مكان المنشأ:
جيانغسو ، الصين
اسم العلامة التجارية:
Jufan
إصدار الشهادات:
CE
رقم الموديل:
HCA-140-SD-B-50 * 150ST
اتصل بنا
فيديو
فيديو
فيديو
فيديو
الوصف:

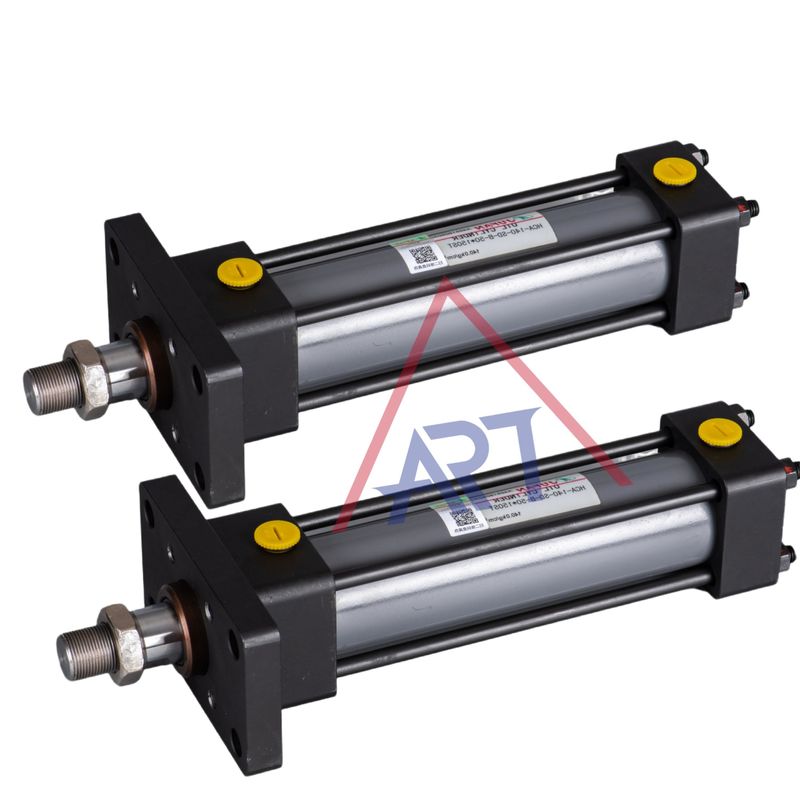

تتكون الأسطوانة من مكونين رئيسيين: برميل الأسطوانة ومجموعة المكبس.
البرميل الأسطواني هو أنبوب أسطواني طويل مصنوع عادة من الصلب أو مواد أخرى دائمة.
مجموعة البستون هي مجموعة من المكونات التي تشمل البستون وعصا البستون وأغلفة البستون.
عندما يتم الضغط على السائل الهيدروليكي في نهاية واحدة من الأسطوانة، فإنه يدفع مجموعة المكبس في الاتجاه المعاكس.
يمتد قضيب البستون خارج برميل الأسطوانة، مما يوفر وسيلة لربط الأسطوانة بالحمولة التي يتم نقلها.
عندما يتم الضغط على السائل في الطرف الآخر من الأسطوانة، يتحرك تجمع البستون في الاتجاه المعاكس، مما يتسبب في انسحاب قضيب البستون.
تستخدم أسطوانات هيدروليكية ذات العقدة المزدوجة بشكل شائع في مجموعة متنوعة من التطبيقات الصناعية ، مثل معدات البناء والآلات الزراعية وآلات التصنيع.
غالبًا ما تستخدم في مهام مثل رفع الأحمال الثقيلة ودفع أو سحب المواد أو المعدات ونقل الآلات أو المركبات.
كيف تعمل الأسطوانة الهيدروليكية؟
تشغيل الأسطوانة الهيدروليكية ينطوي على تحويل الطاقة الهيدروليكية إلى قوة ميكانيكية وحركة. إليك تفاصيل خطوة بخطوة لكيفية عملها:
إعداد الأسطوانة والبستنالأسطوانة الهيدروليكية: تتكون الأسطوانة الهيدروليكية من برميل أسطواني، ومضخة، وعصا المضخة. يقسم المضخة الأسطوانة إلى حجرتين: جانب العصا وجانب الغطاء.
إمدادات السوائل الهيدروليكية: يتم ملء النظام بسائل هيدروليكي ، عادةً النفط. مضخة هيدروليكية تضغط السائل ، مما يخلق تدفقًا للنفط المضغوط من خلال خطوط هيدروليكية.
استهلاك السوائل وتراكم الضغط: يتم توجيه السائل الهيدروليكي المضغوط إلى إحدى غرف الأسطوانة ، إما جانب العصا أو جانب الغطاء ، اعتمادًا على التطبيق.يطبق الضغط على المكبس.
حركة البستون: الضغط يجبر المكبس على التحرك في الاتجاه الذي تمليه متطلبات التطبيق. إذا تم تطبيق السائل على جانب العصا ، فإن المكبس يمتد عصا المكبس.إذا تم وضع السائل على جانب الغطاء، المكبس يسحب العصا.
حركة خطية:تحرك المكبس الخطي يترجم إلى عمل ميكانيكي مفيد. يمكن تسخير هذه الحركة للقيام بمهام مختلفة ، مثل رفع أو دفع أو سحب أو انحناء ،اعتمادا على التطبيق الخاص.
عودة السائل: بعد تحريك المكبس ، يسمح للسائل الهيدروليكي على الجانب الآخر من المكبس بالعودة إلى الخزان. وهذا يكمل الدورة الهيدروليكية.
صمامات التحكم:يتم التحكم في اتجاه وتدفق السائل الهيدروليكي بواسطة صمامات داخل النظام الهيدروليكي. هذه الصمامات تنظم حركة المكبس ، وبالتالي اتجاه وسرعة الحمل.
المبدأ الرئيسي وراء الأسطوانات الهيدروليكية هو قانون باسكالالذي ينص على أن أي تغيير في الضغط المطبق على السائل المغلق يتم نقله دون انخفاض إلى جميع أجزاء السائل و إلى جدران حاويتهفي سياق الأسطوانات الهيدروليكية، يضمن هذا القانون أن القوة المطبقة على البستن يتم نقلها من خلال السائل الهيدروليكي، مما يؤدي إلى الحركة الخطية المطلوبة للبستن.
الهيكل الداخلي واسم الجزء
| البند | اسم الجزء | كمية | البند | اسم الجزء | كمية |
| 1 | غطاء العصا | 1 | 11 | صمام التحكم والتهوية | 2 |
| 2 | غطاء الرأس | 1 | 12 | غبار السحب | 1 |
| 3 | عصا البستون | 1 | 13 | حلقة القضيب | 1 |
| 4 | أنبوب | 1 | 14 | تعبئة العصا | 1 |
| 5 | البستون | 1 | 15 | حلقة O الغطاء | 2 |
| 6 | وسادة العصا | 1 | 16 | حلقات الوسادة | 1 |
| 7 | وسادة الرأس | 1 | 17 | حلقة البستون O | 1 |
| 8 | عصا ربطة عنق | 4 | 18 | حزم المكبس | 2 |
| 9 | جوز العقدة | 8 | 19 | غسالة وسائد | 2 |
| 10 | صمام محاذاة الوسائد | 2 | 20 | حلقة O الصمام | 2 |
HC2...أ...70... ...SD...ج...100...200ST... ... ... ... ... ...
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)
| HC2: أسطوانات هيدروليكية ذات عصا رباطية | |
| 1) النوع |
أ: التمثيل المزدوج ج:عصا مزدوجة |
| 2)ضغط العمل |
70:70kgf/cm2 140: 140kgf/cm2 |
| 3)أداء فارغ: ((استخدام قياسي) | H: مع التالي ج: مع مقاومة الحرارة / التآكل ((أعلى درجة حرارة هي 200 درجة مئوية) |
| 4)نوع التثبيت | SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)حجم القضيب |
ج: فئة ج: فئة ب
الملاحظة: 1المعيار:عصا من فئة HC-70+C
|
| 6) الحفرة ((ملم) | 32,40,50,63,80,100,125,150,180,200,224,250 |
| 7) السكتة الدماغية ((ملم) | Max.stroke=max length of stroke-Min. طول السباق |
| 8)فراغ الوسادة: |
بدون وسادة
ب: وسادة على كلا الجانبين
R: وسادة على غطاء العصا
H: وسادة على غطاء الرأس |
| 9)الموصلات Y |
Y:Yالربط I:Iالربط |
| 10) محاذاة السباق | |
|
11) موقع الميناء |
|
| 12) وضع الوسادة | |
| 13) مادة غطاء الزيت فارغة | NBR ((الاستخدام القياسي) ،2: PU 3:FPM |
الأبعاد الخارجية
| مُملة | DH | CF | YG |
| 80 | 10 | 79 | 20 |
| 85 | 10 | 84 | 20 |
| 90 | 10 | 89 | 20 |
| 100 | 12 | 99 | 24 |
| 112 | 12 | 109 | 24 |
| 125 | 12 | 124 | 24 |
| 140 | 12 | 139 | 24 |
تحت ((HC2-A-H))
تحديد المواد المطلوبة أثناء الطلب
(1)N:NBR
(2)V:F≤200°C
| مُملة | إكس |
| 32.40.50 | 1/3.5xضربة + 45 |
| 63.80.100 | 1/4xضربة + 55 |
| 125.150180.200 | 1/5xضربة + 65 |
| 224.250 | 1/6xضربة + 80 |
التطبيق:
طابعة ثلاثية الأبعاد / آلة التعبئة / آلة غير قياسية / ذراع ميكانيكية / آلة قناع / آلة CNC
جهاز تركيب الشريحة / المعدات الطبية / الأتمتة
المصنع:
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
لدينا مصنعنا الخاص، لذلك يمكننا توفير أفضل سعر وكذلك الخدمة الأولى.
س2: هل تقبلون التخصيص أو المنتجات غير القياسية؟
نعم، يمكننا تخصيص المنتجات كما يتطلب العملاء.
س3: ما هو مقدار الطلب الخاص بك؟
الجودة المحددة تعتمد على احتياجات عملائنا بالإضافة إلى أننا نرحب بطلب تجريبي قبل الإنتاج الضخم
س4: كم مدة التسليم؟
عادةً ما يكون وقت التسليم 7 أيام إذا كان لدينا مخزون. إذا لم يكن لدينا مخزون، فإنه يحتاج إلى 15-30 يوم عمل. ويعتمد أيضاً على كمية ومتطلبات المنتجات.
