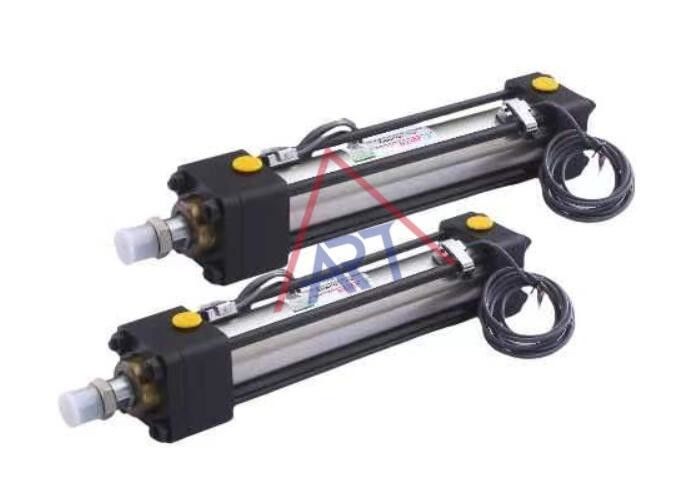

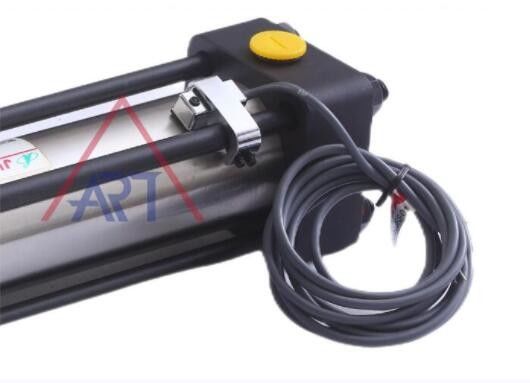

أسطوانة الضغط الهيدروليكي تعمل بشكل مزدوج مع السكتة الدماغية القابلة للتعديل NBR في المحاذاة

وصف نظرية العمل:

ميزة النشاط المزدوج لهذه الأسطوانة الهيدروليكية تعني أنه يمكن أن يمارس القوة في كلا الاتجاهين، سواء تمديد وإسقاط المكبس.واحدة على كل غطاء، والتي تسمح للسائل الهيدروليكي بالدخول والخروج من الأسطوانة.

عندما يتم ضخ السائل الهيدروليكي في أحد الموانئ، فإنه يدفع المكبس في اتجاه واحد، وتوسيع الأسطوانة.يدفع المكبس في الاتجاه المعاكس، سحب الأسطوانة. وتضمن قضبان الربط أن يظل مجموعة الأسطوانة مستقرة خلال هذه الحركات.

تستخدم الأسطوانات الهيدروليكية ذات العقدة المزدوجة في مجموعة واسعة من التطبيقات ، بما في ذلك معدات البناء والآلات الزراعية والآلات الصناعية.يفضلونها لمدى متانتها، القوة، والتنوع.

حساب السباق:

على سبيل المثال: أسطوانة ذات ثقب 80 ملم، عود 45 ملم، نهاية قضيب مع نوع FA، وضغط العمل 100kgf/cm2

الإجابات: 1. بناء على نوع FA، يظهر الجدول 1

2مع n = 2 والجدول 2، يمكن أن يكون L 1980mm

3على أساس نوع FA والأبعاد الخارجية

l=F+W+H+CA=24+35+18+75=152ملم

4.max.storke S=L ̇l=1980-152=1828ملم

النوع	الحالة	المعامل	النوع	الحالة	المعامل
لوس أنجلوس (إل بي)		1/4	FB		1/4
		2			2
		2			2
إف إيه		1/4
		2	TC		1
		4	CA
S=L-l S = السكتة الدماغية ((ملم) L: أقصى طول للجلد ((ملم) l:دقيقة طول السكتة الدماغية ((ملم)

خطوات التنسيق:

1.انعطف عن الجوز ضد عقارب الساعة مع 1/4 دائرة بالمفتاح الفرنسي

2. باستخدام مفتاح هيكسي لتعديل المسمار B:

1) في اتجاه عقارب الساعة، سرعة العصا سوف تبطئ

2) في اتجاه عقارب الساعة، سرعة العصا سوف تكون أعلى.

3.بعد المواءمة، استخدم الـ hex.wrerch لتثبيت مروحة المواءمة B، ثم إضغط على محار الوسادة C لتجنب احتمالات

تسرب من غطاء الوسادة D

4.أضغط على محار القفل

أماكن الميناء والوسادة

نوع SD	نوع LA
المعيار = A: منفذ الدخول B: موقع الوسادة D: وضع صمام التحقق

على سبيل المثال: نموذج الطلب للمقسم HCA70-LA-C-100X200-B-B-A

بوابة الإدخال = موقع B

الوسادة = موقف

طول الوسادة

	الحفرة ((ملم)	(ل)	أنا
	32-63	20	10
	80 - 160	25	15
	180-224	30	27
	250	35	32

• إذا كانت حركة الاسطوانة مع الحمل أعلى من 500 ملم / ثانية ،
• إذا كانت سرعة التحرك أعلى من 750 ملم / ثانية، يجب استخدام صمامات الحد من السرعة الخارجية

الطلبليس فقط لإنتاج أدوات آلة ميكانيكية ومعدات معالجة المعادن ، ولكن يمكن استخدامها على نطاق واسع في محركات التحكم من الصلب ، ومحطات الطاقة النووية ، ومصاعد الركاب ، الخ

النوع	الرمز	الرسم	مع بيلو	مقاومة للحرارة	الحفرة ((ملم)
					32,40,50,63,80,100,125,150,180,200,224,250
تمثيل مزدوج	HCA		HCA-H	HCA-J
عصا مزدوجة	HCC		HCC-H	HCC-J
قضبان مزدوجة مع محاذاة	HCD		HCD-H	HCD-J

HC2...أ...70... ...SD...ج...100...200ST... ... ... ... ... ...

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

تحديد المواد المطلوبة أثناء الطلب

(1)N:NBR

(2)V:F≤200°C

المصنع:

لماذا ربط الأسطوانة الهيدروليكية؟

أسطوانات هيدروليكية القيود هي تصميم محدد للأسطوانات الهيدروليكية تتميز باستخدام قضبان القيود للحفاظ على الأسطوانة معًا.وهنا بعض الأسباب التي تجعل الأسطوانات الهيدروليكية العصا ربط تستخدم عادة:

تصميم فعال من حيث التكلفة:عادة ما تكون أسطوانات القضيب أكثر فعالية من حيث التكلفة في التصنيع مقارنة بسطوانات الجسم المطاطية أو المطاطية. توفر قضيبات القضيب الدعم الهيكلي ،مما يسمح ببناء أبسط وأكثر اقتصادية.

صيانة و إصلاح سهلةتصميم عصى الربط يسهل الصيانة والإصلاح. في حالة التلف أو الحاجة إلى الصيانة ، يمكن إزالة عصى الربط بسهولة ،تسمح بالوصول إلى المكونات الداخلية دون تفكيك الأسطوانة بأكملها.

النموذجية: غالبًا ما تكون أسطوانات القضبان وحدات في التصميم ، مما يسهل استبدال المكونات الفردية أو ترقية أجزاء محددة. يمكن أن تسهم هذه الوحدة في إصلاحات أسرع وأكثر كفاءة من حيث التكلفة.

التنوع:تتوفر أسطوانات القضبان في مجموعة واسعة من الأحجام والتكوينات ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة. ويمكن تكييفها بسهولة مع مواصفات ومتطلبات مختلفة.

معايير الضغط العالي: أسطوانات القضبان قادرة على التعامل مع تطبيقات الضغط العالي.مما يسمح لهذه الأسطوانات بمقاومة ضغوط أعلى دون المساس بالسلامة أو الأداء.

مجموعة واسعة من التطبيقات:أسطوانات هيدروليكية العصا مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك الآلات الصناعية ومعدات البناء وأنظمة معالجة المواد.

التخصيص: يمكن للمصنعين تخصيص أسطوانات هيدروليكية القضيب بسهولة لتلبية متطلبات التطبيق المحددة ، مثل أطوال السكتة الدماغية وحجم الحفر وخيارات التثبيت.هذه المرونة تجعلها قابلة للتكيف مع الاحتياجات الصناعية المتنوعة.

في حين أن أسطوانات العصا المربوطة لها مزاياها ، فمن الضروري النظر في المتطلبات المحددة للتطبيق عند اختيار تصميم أسطوانة هيدروليكية. عوامل مثل قدرة الحمل ،ظروف التشغيل، والقيود الميزانية سوف تؤثر على اختيار الأنواع الأكثر ملاءمة من الأسطوانات الهيدروليكية.
