الأسطوانات الهيدروليكية ذات الفعل الواحد والسلاسل الهيدروليكية ذات الفعل المزدوج ما هو الفرق؟

الأسطوانات الهيدروليكية ذات التأثير الواحد والسائط الهيدروليكية ذات التأثير المزدوج هي أنواع من المحركات المستخدمة في الأنظمة الهيدروليكية. يكمن الفرق الرئيسي بينهما في كيفية استخدام السائل الهيدروليكي لتوليد الحركة.

1. أسطوانات هيدروليكية ذات تأثير واحد:

   • هذه الأسطوانات لديها منفذ واحد من خلالها يدخل السائل الهيدروليكي
   • يتم استخدام السائل الهيدروليكي فقط على جانب واحد من المكبس لخلق الحركة.
   • عادة ما يتم إعادة المكبس بواسطة قوة خارجية ، مثل ربيع أو حمولة خارجية.
   • تتضمن التطبيقات الشائعة حيث يحتاج الحمل إلى التحرك في اتجاه واحد فقط ، وهناك قوة خارجية لسحب المكبس.

2. أسطوانات هيدروليكية ذات تأثير مزدوج:

   • هذه الأسطوانات لديها منفذين - واحد للسيال للدخول والآخر للسيال للخروج.
   • يتم استخدام السائل الهيدروليكي بالتناوب على جانبي المكبس لتوسيعه وإسقاطه.
   • الأسطوانات ذات التأثير المزدوج أكثر تنوعًا لأنها يمكن أن تؤدي العمل في كلا الاتجاهين.
   • يتم استخدامها عادة في التطبيقات التي تتطلب فيها التحكم الدقيق في امتداد وتراجع المكبس.

باختصار، الاختلاف الرئيسي هو أن الأسطوانات ذات التصرف الواحد تستخدم السائل الهيدروليكي على جانب واحد من المكبس، وعادة ما تعتمد على قوة خارجية للسرعة العائدة. من ناحية أخرى،الأسطوانات ذات التأثير المزدوج تستخدم السائل الهيدروليكي على جانبي المكبس، مما يسمح بالحركة الخاضعة للسيطرة في كلا الاتجاهين. يعتمد الاختيار بينهما على المتطلبات المحددة للنظام الهيدروليكي والتطبيق المعني.

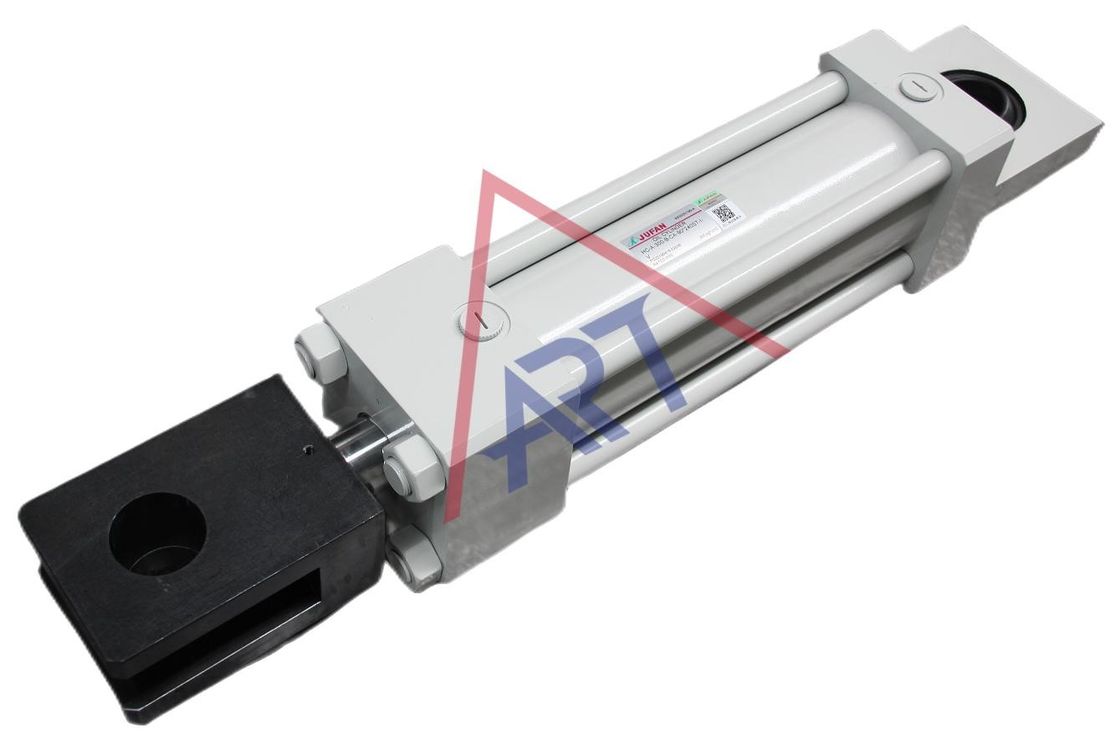

الأسطوانة الهيدروليكية هي نوع من المحركات التي تحويل الطاقة من السائل الهيدروليكي المضغوط إلى طاقة ميكانيكية، مما ينتج حركة خطية. تستخدم هذه الحركة الخطي لدفع، سحب، رفع،أو تحميلات الموقع في أنظمة ميكانيكية مختلفة.

في الأساس، تعمل الأسطوانات الهيدروليكية كعضلات في الأنظمة الهيدروليكية، وتوفر القوة والحركة اللازمة لأداء المهام في العديد من التطبيقات،من الآلات الثقيلة إلى الأتمتة الصناعية.

ما هو نظام الإرشاد الخطي؟

يشير نظام الدليل الخطي إلى الترتيب العام أو الإعداد الذي يتضمن أدلة خطية لتسهيل الحركة الخطية المسيطرة والدقيقة. ويتكون عادة من عدة مكونات:

السكك الحديدية الخطي: هذه هي السكك الحديدية الطويلة المستقيمة التي توفر سطحا ناعما وسطحا ستحدث الحركة الخطية على طولها.عادة ما يكون لديهم ميزات مثل الخنادق أو المسارات لاستيعاب العربة.

العربة أو المنزلق: العربة هي المكون الذي يتحرك على طول السكة الحديدية الخطي. يتم تركيبها على محامل أو أدوات لضمان حركة سلسة ومنخفضة الاحتكاك.عادة ما يتم ربط العربة بالحمولة أو الآلات التي تحتاج إلى التحرك بشكل خطي.

آلية القيادة: هذا هو النظام المسؤول عن قيادة الحركة الخطية. يمكن أن يكون محرك، خرطوم، حزام،أو آليات أخرى اعتمادا على التصميم المحدد ومتطلبات نظام التوجيه الخطي.

الهياكل الداعمة: تشمل هذه الأقواس أو الدعم أو الإطارات التي تحافظ على قوالب الدليل الخطية في مكانها وتوفر الاستقرار للنظام الكلي.

توجد أنظمة توجيه خطية تطبيقات في مختلف الصناعات، بما في ذلك آلات CNC، الروبوتات، التصنيع الآلي،وآليات الدقة الأخرى حيث الحركة الخطية المسيطرة والمتكررة ضروريةفهي حاسمة لضمان الدقة، والحد من الاحتكاك، وتعزيز الأداء العام للآلات والمعدات.

التثبيت

الرمز	الاسم	الرسم	الرمز	الاسم	الرسم
SD	أساسية		TC	الجهاز المتوسط
إف إيه	شفرة العصا		الـ TA	الجهاز الرئيسي
FB	شاشة الرأس		CA	كليفيس
لوس أنجلوس	القدم		CB	شقّين
(إل بي)	زوايا النهاية

ضبط واختبار الأسطوانة الهيدروليكية

أولا، خفض ضغط العمل داخل الاسطوانة إلى حوالي (0.5-1) MPa. ثم، جعل قضيب المكبس تنفيذ حركة متبادلة وفتح مغلقة العادم لخروج.

طريقة الافتتاح هي كما يلي:

عندما يصل المكبس إلى نهاية ضربته ، افتح سدادة العادم في اللحظة التي يرتفع فيها الضغط ، وأغلقها على الفور قبل بدء العودة. خلال عملية العادم ،يمكنك سماع صوت الصفيرعندما يتم تفريغ الهواء بالكامل ، سيكون الزيت الذي يتم رشه واضحًا. يمكن الحكم على اكتمال الصرف بالعين المجردة.

إذا كانت الأسطوانة الهيدروليكية مجهزة بجهاز عازل قابل للتعديل ، والبستن في حركة ، قم أولاً بتثبيت صمام الوقود إلى وضع مع معدل تدفق أقل ،ومن ثم ضبط تدريجيا حجم منفذ الوقود حتى يتم تلبية المتطلبات.

بالإضافة إلى أداء مهام التحكم المذكورة أعلاه ، من الضروري التحقق من وجود تسرب للزيت في مختلف مكونات الختم وما إذا كانت مسامير أجزاء الاتصال فضفاضة ،لمنع الحوادث.

بناءً على استخدام الأسطوانة الهيدروليكية ، حدد مواعيد التفتيش المنتظمة واحفظ سجلات التفتيش.

1. ضبط جهاز العادم:

2. ضبط جهاز التخزين:

3. فحص أجزاء مختلفة من الأسطوانة الهيدروليكية:

4. التفتيش الدوري:

خطوات التنسيق:

1.انعطف عن الجوز ضد عقارب الساعة مع 1/4 دائرة بالمفتاح الفرنسي

2. باستخدام مفتاح هيكسي لتعديل المسمار B:

1) في اتجاه عقارب الساعة، سرعة العصا سوف تبطئ

2) في اتجاه عقارب الساعة، سرعة العصا سوف تكون أعلى.

3.بعد المواءمة، استخدم الـ hex.wrerch لتثبيت مروحة المواءمة B، ثم إضغط على محار الوسادة C لتجنب احتمالات

تسرب من غطاء الوسادة D

4.أضغط على محار القفل

أماكن المرفأ والوسادة

نوع SD	نوع LA
المعيار = A: منفذ الدخول B: موقع الوسادة D: وضع صمام التحقق

على سبيل المثال: نموذج الطلب للمقسم HCA70-LA-C-100X200-B-B-A

بوابة الإدخال = موقع B

الوسادة = موقف

طول الوسادة

	الحفرة ((ملم)	(ل)	أنا
	32-63	20	10
	80 - 160	25	15
	180-224	30	27
	250	35	32

• إذا كانت حركة الاسطوانة مع الحمل أعلى من 500 ملم / ثانية ،
• إذا كانت سرعة التحرك أعلى من 750 ملم / ثانية، يجب استخدام صمامات الحد من السرعة الخارجية

الطلبليس فقط لإنتاج أدوات آلة ميكانيكية ومعدات معالجة المعادن ، ولكن يمكن استخدامها على نطاق واسع في محركات التحكم من الصلب ، ومحطات الطاقة النووية ، ومصاعد الركاب ، الخ


النوع	الرمز	الرسم	مع بيلو	مقاومة للحرارة	الحفرة ((ملم)
					32,40,50,63,80,100,125,150,180,200,224,250
تمثيل مزدوج	HCA		HCA-H	HCA-J
عصا مزدوجة	HCC		HCC-H	HCC-J
قضبان مزدوجة مع محاذاة	HCD		HCD-H	HCD-J

HC2...أ...70...    ...SD...ج...100...200ST...    ...    ...    ...    ...    ...

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

تحديد المواد المطلوبة أثناء الطلب

(1)N:NBR

(2)V:F≤200°C

المصنع:

 أسطوانة هيدروليكية كمحرك:

بالتأكيد، الأسطوانة الهيدروليكية هي نوع شائع من المحرك المحرك هو جهاز يحول الطاقة إلى حركةوالأسطوانات الهيدروليكية تفعل ذلك باستخدام طاقة السائل الهيدروليكي المضغوط.

إليك كيفية عملها:

الطاقة المدخلة: الطاقة المدخلة هي في شكل ضغط هيدروليكي يطبق على السائل في الأسطوانة.

بناء الأسطوانة: تتكون الأسطوانة الهيدروليكية من برميل أسطواني، ومضخة، وسائل هيدروليكية. يقسم المضخة الأسطوانة إلى حجرتين.

توليد القوة: عندما يتم الضغط على السائل الهيدروليكي ، فإنه يمارس قوة على المكبس. القوة متناسبة بشكل مباشر مع الضغط ومساحة المكبس.

الحركة: عندما يتحرك المكبس ، فإنه يولد حركة خطية. يمكن استخدام هذه الحركة لأغراض مختلفة ، مثل الرفع أو الدفع أو السحب أو الانحناء ، اعتمادًا على التصميم والتطبيق.

الأسطوانات الهيدروليكية تستخدم على نطاق واسع في مختلف الصناعات لتطبيقات العمل الثقيل حيث تتطلب قوة عالية.مما يجعلها خيارات ممتازة للتشغيل في معدات البناءآلات التصنيع وغيرها من الأنظمة الميكانيكية.

إصلاح أسطوانة هيدروليكيةتتضمن عدة خطوات، إليك دليل عام لمساعدتك خلال العملية:

الأدوات والمواد المطلوبة:
مفاتيح و مفاتيح مسامير
مجموعة الختم (مخصصة لنموذج الأسطوانة)
محلول التنظيف
المزلق
مفتاح الدوران
مطرقة ذات وجه ناعم


الخطوات:
السلامة أولاً:

تأكد من أن النظام الهيدروليكي مضغوط
أقطع الخطوط الهيدروليكية وأخرج الأسطوانة من الآلة.
نظف الخارج من الأسطوانة لمنع التلوث.
التفكيك:

إزالة أغطية نهاية الأسطوانة أو المكسرات الغدة باستخدام الأدوات المناسبة.
سحب بعناية مجموعة قضيب المكبس من برميل الأسطوانة.
إزالة الأختام والمسحات والحاويات من المكبس والغدة. لاحظ اتجاهها لإعادة تجميعها.

التفتيش:

تحقق من أن عصا المكبس مستقيمة أو معطلة أو مقطوعة.
فحص برميل الاسطوانة من أجل التآكل أو الضرر.
فحص جميع الأختام والحاويات بحثاً عن علامات التآكل أو التلف.


التنظيف:

تنظيف جميع المكونات بدقة بمذيب مناسب.
تأكد من عدم بقاء أي حطام يمكن أن يلوث النظام
استبدال الأختام:

استبدل جميع الأختام والمسحات والحاويات بأخرى جديدة من مجموعة الأختام.
قم بتشطيب الأختام الجديدة لتسهيل التثبيت

إعادة التجميع:

إعادة تجميع المكبس والغدة بختام جديد في التوجه الصحيح
إدخال بعناية مجموعة قضيب المكبس مرة أخرى في برميل الأسطوانة.
قم بتثبيت الغطاء النهائي أو المكسرات على مواصفات عزم الدوران المصنعة.
الاختبار:

اعد توصيل الخطوط الهيدروليكية و أخرج النظام من الهواء
اختبر الأسطوانة تحت ضغط منخفض للتحقق من وجود تسرب.
زيادة الضغط تدريجياً وتأكد من أن الأسطوانة تعمل بسلاسة وبشكل صحيح.


نصائح:
الوثائق: راجع دليل خدمة الشركة المصنعة للحصول على تعليمات محددة تتعلق بنموذج الأسطوانة الهيدروليكية.
أدوات الختم: استخدم دائمًا أدوات الختم المحددة لنموذج الأسطوانة الخاص بك لضمان التلاءم والعمل الصحيحين.
البيئة: قم بإصلاحها في بيئة نظيفة لتجنب التلوث.
الدقة: انتبه إلى التفاصيل، خاصة عند التعامل مع الأختام وإعادة تجميع المكونات.
إذا واجهت أي تلف كبير أو إذا لم تكن الأسطوانة تعمل بشكل صحيح بعد الإصلاح، فقد يكون من الأفضل استشارة محترف أو التفكير في استبدال الأسطوانة.

الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
لدينا مصنعنا الخاص، لذلك يمكننا توفير أفضل سعر وكذلك الخدمة الأولى.

س2: هل تقبلون التخصيص أو المنتجات غير القياسية؟
نعم، يمكننا تخصيص المنتجات كما يتطلب العملاء.

س3: ما هو مقدار الطلب الخاص بك؟
الجودة المحددة تعتمد على احتياجات عملائنا بالإضافة إلى أننا نرحب بطلب تجريبي قبل الإنتاج الضخم

س4: كم مدة التسليم؟
عادةً ما يكون وقت التسليم 7 أيام إذا كان لدينا مخزون. إذا لم يكن لدينا مخزون، فإنه يحتاج إلى 15-30 يوم عمل. ويعتمد أيضاً على كمية ومتطلبات المنتجات.

س5: ما هي شروط الدفع الخاصة بك؟
إذا كان لديك أي أسئلة، يرجى الشعور بالحرية في الاتصال بنا.
