مكان المنشأ:
جيانغسو ، الصين
اسم العلامة التجارية:
Jufan
إصدار الشهادات:
TUV
رقم الموديل:
MGHC-A-140-SD-B-50-200
اتصل بنا
فيديو
فيديو
فيديو
فيديو
الوصف:

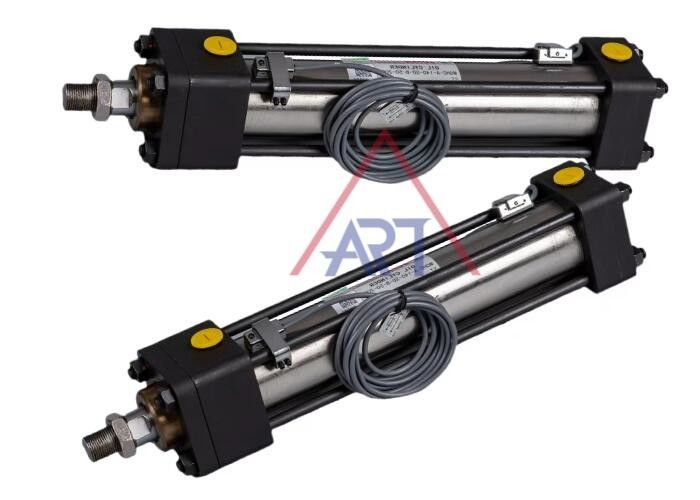

1جهاز استشعار قرب على سطح الأنبوب يكتشف إشارة من مغناطيس مضمن في المكبس باستخدام الاستشعار المغناطيسي.
2يتم تحديد موقع إشارة مستشعر القرب من موقع مستشعر القرب على سطح أنبوب الأسطوانة.
3يمكن بسهولة تعيين جهاز استشعار القرب وتحويله، مما يوفر الوقت خلال عمليات التصميم والتجميع.
4الأبعاد الخارجية للأسطوانات الحثية MGHC هي نفس أسطوانات HC العقدة.
إعداد القرب
باستخدام الأقواس باستخدام النطاق
■بينما يتحرك المكبس إلى الأمام، وضعية لتفعيل، المسافة بين A و
"بي" تسمى "منطقة الاستشعار النشطة"
■بينما يتحرك المكبس إلى الوراء من الموقف A إلى الموقف C، لا يزال الاستشعار "على"، المسافة
بين (أ) و (ج) يُسمى "الفرق الحسي".
نموذج الطلب
MGHC-أ...70...هـ...إف إيه...ج...80×100...ب...Y...25ملم...1...Tn...أ...ب...1
1 2 3 4 5 6 7 8 9 10 11 12 13 15
| MGHC: أسطوانات القيادة الاندفاعية | |
| 1) النوع |
أ: التمثيل المزدوج ج:عصا مزدوجة |
| 2)ضغط العمل |
70:70kgf/cm2 140: 140kgf/cm2 |
| 3)أداء فارغ: ((استخدام قياسي) |
H: مع التالي (ملاحظة:"المساحة"إذا لم تستخدم) |
| 4)نوع التثبيت | SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)حجم القضيب |
ج: فئة ج: فئة ب
الملاحظة: 1.المعيار:عصا من فئة HC-70+C
|
| 6)حفرة الأنابيب ((ملم) | 32,40,50,63,80,100,125,150,180,200,224,250 |
| 7) السكتة الدماغية ((ملم) | Max.stroke=max length of stroke-Min. طول السباق |
| 8)فراغ الوسادة: |
1) المساحة: لا يوجد وسادة
2)B:وسادة في كلا الطرفين
3)R: وسادة على غطاء العصا
4)H: وسادة على غطاء الرأس |
| 9)الموصلات Y |
1)Y:Yالربط 2)I:Iالربط |
| 10) محاذاة السباق | فقط التوجيه إلى الأمام والطول المتماثل < أو = طول السباق |
| 11) تحديدات |
(1) JFS-01 (2) JFS-01CC (3) JFS-01AA (4) JFS-01BB
|
| 12)المستشعر والكمية |
1) T: 2 أسلاك، 2 متر P: PNP3 الأسلاك، 2 متر N: NPN3 الأسلاك، 2 متر 2)n: الكمية |
| 13) موقع الميناء | NBR ((الاستخدام القياسي) ،2: PU 3:FPM |
| 14) وضع الوسادة | |
| 15) التعبئة |
1) 1:PU ((الاستخدام القياسي) 2) 2:NBR 3) 3:FPM |
طول الوسادة
|
الحفرة ((ملم) | (ل) | أنا |
| 32-63 | 20 | 10 | |
| 80 - 160 | 25 | 15 | |
| 180-224 | 30 | 27 | |
| 250 | 35 | 32 |
الطلبليس فقط لإنتاج أدوات آلة ميكانيكية ومعدات معالجة المعادن ، ولكن يمكن استخدامها على نطاق واسع في محركات التحكم من الصلب ، ومحطات الطاقة النووية ، ومصاعد الركاب ، الخ
| النوع | الرمز | الرسم | مع بيلو | مقاومة للحرارة | الحفرة ((ملم) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 | |||
| تمثيل مزدوج | HCA | |
HCA-H | HCA-J | |
| عصا مزدوجة | HCC | |
HCC-H | HCC-J | |
| قضبان مزدوجة مع محاذاة | HCD | |
HCD-H | HCD-J |
المصنع:
لماذا الهيدروليكي رام؟
الخراف الهيدروليكية بمثابة أجهزة قوية ومتعددة الاستخدامات بسبب قدرتها على تحويل الضغط الهيدروليكي إلى قوة ميكانيكية.هنا بعض الأسباب التي تجعل الحمامات الهيدروليكية تستخدم عادة:
تصميم بسيط وقوي:تتميز الحمامات الهيدروليكية بتصميم بسيط وقوي، يتكون من المكبس والأسطوانة. تساهم هذه البساطة في موثوقيتها وسهولة الصيانة.
إنتاج القوة العالية: يمكن أن يولد الحمامات الهيدروليكية قوة كبيرة لحجمها. يؤدي الضغط الهيدروليكي المطبق على المكبس إلى قوة خطية قوية ، مما يجعلها مناسبة للمهام التي تتطلب قوة عالية.
التنوع:الكلاب الهيدروليكية تجد تطبيقات في مجموعة واسعة من الصناعات، بما في ذلك البناء والتصنيع والزراعة، وأكثر من ذلك. يمكن استخدامها لرفع، دفع، سحب، ضغط،وتطبيقات الانحناء.
الحجم المدمج:يمكن أن توفر العجلات الهيدروليكية قوة كبيرة في حجم مضغوط نسبيًا. وهذا مفيد بشكل خاص في التطبيقات ذات المساحة المحدودة أو حيث يفضل التصميم المدمج.
التحكم الدقيق:توفر الأنظمة الهيدروليكية تحكمًا دقيقًا في حركة العجل. يمكن التحكم في السرعة والقوة عن طريق ضبط الضغط الهيدروليكي ، مما يوفر دقة في مختلف المهام.
القدرة على التكيف: يمكن دمج الحمامات الهيدروليكية بسهولة في الأنظمة الهيدروليكية الحالية ، مما يسمح بالقدرة على التكيف والتنوع في إعدادات مختلفة.يمكن أن تكون جزءا من الإعدادات الهيدروليكية أكبر للتطبيقات الأكثر تعقيدا.
الكفاءة:تشتهر الأنظمة الهيدروليكية، بما في ذلك الحمامات، بكفاءتها في نقل الطاقة. يمكنها نقل القوة على مسافات طويلة دون فقدان كبير للطاقة.
السلامة: تم تصميم العجلات الهيدروليكية مع عناصر السلامة ، مثل صمامات تخفيف الضغط ، لمنع الإفراط في الحمل وضمان التشغيل الآمن.هذا يجعلها موثوقة وآمنة في ظروف العمل المختلفة.
صيانة قليلة: إن التصميم البسيط والمواد القوية المستخدمة في العجلات الهيدروليكية تساهم في الحفاظ على متطلبات صيانة منخفضة. عادة ما تكون مهام الصيانة العادية بسيطة ، مما يقلل من وقت التوقف.
التكلفة الفعالة:غالبًا ما تكون العجلات الهيدروليكية حلولًا فعالة من حيث التكلفة لتطبيقات تتطلب قوة كبيرة. كفاءتها ومتانتها وتنوعها تجعلها خيارًا مفضلًا في العديد من الصناعات.
سواء في معدات البناء، أو الآلات الصناعية، أو التطبيقات الأخرى، العجلات الهيدروليكية تلعب دورا حاسما في تشغيل حركات ميكانيكية مختلفة بكفاءة ودقة.
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
لدينا مصنعنا الخاص، لذلك يمكننا توفير أفضل سعر وكذلك الخدمة الأولى.
س2: هل تقبلون التخصيص أو المنتجات غير القياسية؟
نعم، يمكننا تخصيص المنتجات كما يتطلب العملاء.
س3: ما هو مقدار الطلب الخاص بك؟
الجودة المحددة تعتمد على احتياجات عملائنا بالإضافة إلى أننا نرحب بطلب تجريبي قبل الإنتاج الضخم
س4: كم مدة التسليم؟
عادةً ما يكون وقت التسليم 7 أيام إذا كان لدينا مخزون. إذا لم يكن لدينا مخزون، فإنه يحتاج إلى 15-30 يوم عمل. ويعتمد أيضاً على كمية ومتطلبات المنتجات.
س5: ما هي شروط الدفع الخاصة بك؟
إذا كان لديك أي أسئلة، يرجى الشعور بالحرية في الاتصال بنا.
