حساب قوة الإخراج النظرية

اضغط F1=A1XP1X B
PulI F2=A2XP2X B
A1 : مساحة الضغط على جانب الدفع (cm ~) A1 = nD / 4 = 0.785D
A2 : مساحة الضغط على جانب السحب (cm ~ A2 = n ((Dd) / 4 = 0.785 ((Dd)
D: قطر المكبس ((cm)
d: قطر القضيب ((cm)
P1: ضغط الدخول للدفع إلى الأمام (kgf/cm~)

P2: ضغط الدخول للسحب إلى الوراء (kf/cm~)
ملاحظة: 1. قوة الإخراج العملية للأسطوانة أقل من القوة النظرية.
2عندما تكون الاسطوانة تتحرك بشكل منتظم، يتم اختيار نسبة الحمل عادة على 0.8وإلا سيتم استخدام 0.6
مثال: افترض أن قوة الإخراج هي 1000 كجم وضغط العمل 70 كيلوغرام/سممما هو الحفرة المناسبة للأسطوانة؟
قوة الخروج F=1000kg
ضغط العمل P=70kgf/cm
نسبة الحملB=08
F,=A,XPXB
A,=F,/(P,X B)=1000/(70X0.8) =17.86cm
A=nD/4=0785D
اذاً D'=17.86/0.785=22.75cm
D=/22.75=4.8cm=48mm
الحجم المناسب للثقب هو 50 ملم

الخصائص:

1يتم اكتشاف إشارة القرب عن طريق الاستشعار المغناطيسي بين القرب على سطح الأنبوب والمغناطيس المضمن في المكبس.

2يتم تحديد موقع إشارة القرب من موقع القرب الموجود على سطح أنبوب الأسطوانة.

3يمكن تعيين المقربة ومواءمتها بسهولة مما يوفر الوقت في التصميم والتجميع.

4الأبعاد الخارجية للأسطوانات الحثية MGHC هي نفس أسطوانات HC العقدة.

المواقع في الميناء والحافة

نوع SD	نوع LA
المعيار = A: منفذ الدخول B: موقع الوسادة D: وضع صمام التحقق

على سبيل المثال: نموذج الطلب للمقسم HCA70-LA-C-100X200-B-B-A

بوابة الإدخال = موقع B

الوسادة = موقف

طول الوسادة

	الحفرة ((ملم)	(ل)	أنا
	32-63	20	10
	80 - 160	25	15
	180-224	30	27
	250	35	32

• إذا كانت حركة الاسطوانة مع الحمل أعلى من 500 ملم / ثانية ،
• إذا كانت سرعة التحرك أعلى من 750 ملم / ثانية، يجب استخدام صمامات الحد من السرعة الخارجية

الطلبليس فقط لإنتاج أدوات آلة ميكانيكية ومعدات معالجة المعادن ، ولكن يمكن استخدامها على نطاق واسع في محركات التحكم من الصلب ، ومحطات الطاقة النووية ، ومصاعد الركاب ، الخ


النوع	الرمز	الرسم	مع بيلو	مقاومة للحرارة	الحفرة ((ملم)
					32,40,50,63,80,100,125,150,180,200,224,250

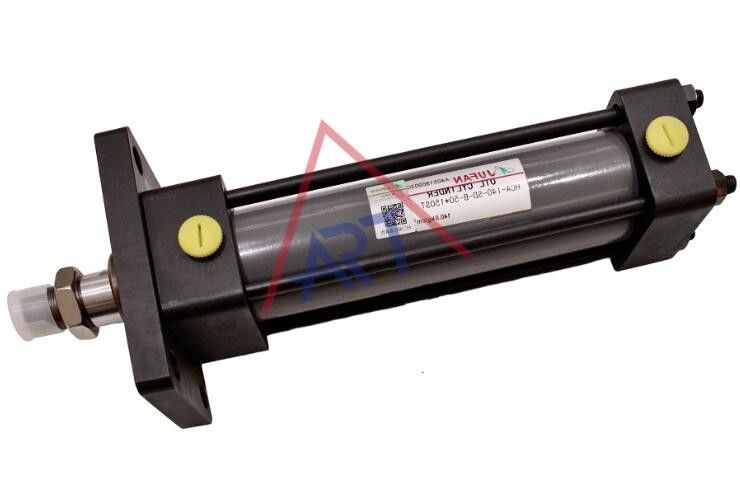

تمثيل مزدوج	HCA		HCA-H	HCA-J
عصا مزدوجة	HCC		HCC-H	HCC-J
قضبان مزدوجة مع محاذاة	HCD		HCD-H	HCD-J

HC2...أ...70...    ...SD...ج...100...200ST...    ...    ...    ...    ...    ...

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

تحديد المواد المطلوبة أثناء الطلب

(1)N:NBR

(2)V:F≤200°C

المصنع:

 أين تستخدم الأسطوانات الهيدروليكية؟

الأسطوانات الهيدروليكية هي مكونات متعددة الاستخدامات يمكنك العثور عليها في تطبيقات مختلفة عبر صناعات مختلفة

يستخدمون عادة في معدات البناء مثل الحفارات والجرافات لنقل الأحمال الثقيلة.

دور حاسم في عمليات التصنيع، مثل في آلات طباعة المعادن ومعدات صب البلاستيك.

ويمكنك أن تلاحظها في الأشياء اليومية مثل مكابح السيارات وكرسي المكاتب

مكتبك، هناك فرصة جيدة هناك أسطوانة هيدروليكية تعمل وراء الكواليس!

ما هي الأنواع الثلاثة من الأسطوانات الهيدروليكية؟

هناك ثلاثة أنواع رئيسية من الأسطوانات الهيدروليكية ، كل منها مصمم لتطبيقات وشروط تشغيل محددة:

1.أسطوانة هيدروليكية ذات تأثير واحد

• العملية:في الاسطوانة ذات التأثير الواحد ، يتم الضغط على السائل الهيدروليكي على جانب واحد فقط من المكبس ، عادةً لتوسيع قضيب المكبس. يتم تحقيق حركة العودة إما بقوة خارجية ،مثل الجاذبية أو الربيع، عندما يتم تحرير الضغط.
• التطبيقات:تستخدم هذه الأسطوانات عادة في تطبيقات مثل المقبضات والضغط الهيدروليكي وأجهزة الرفع حيث لا تكون قوة العودة حرجة أو يمكن توفيرها عن طريق العوامل الخارجية.

2.أسطوانة هيدروليكية ذات تأثير مزدوج

• العملية:أسطوانة مزدوجة التأثير لديها منفذين للسوائل الهيدروليكية: واحدة لتمديد قضيب المكبس وآخر لسحبها. يتم ضغط السوائل الهيدروليكية بالتناوب على جانبي المكبس ،تسمح بالامتداد والإسقاط المتحكم به.
• التطبيقات:هذه أكثر تنوعًا وتستخدم في مجموعة واسعة من الآلات ، بما في ذلك معدات البناء (مثل الحفارات) والآلات الصناعية وأنظمة السيارات ،حيث يتطلب حركة دقيقة ومتسقة في كلا الاتجاهين.

3.أسطوانة هيدروليكية تلسكوبية

• العملية:تتكون الأسطوانات التلسكوبية من مراحل متعددة أو أغطية تمتد بشكل متتابع. عادة ما تكون مفردة التأثير ، ولكن هناك أيضًا إصدارات مزدوجة التأثير.هذه الأسطوانات تسمح لسكتة أطول بكثير من الأسطوانات القياسية ذات الطول المنسحب المماثل.
• التطبيقات:غالبًا ما تستخدم أسطوانات التلسكوب في التطبيقات التي تكون فيها المساحة محدودة ولكن تحتاج إلى ضربة طويلة ، مثل شاحنات القمامة والرافعات ومعدات معالجة المواد.

كل نوع من الأسطوانات الهيدروليكية له مزاياه الفريدة، مما يجعلها مناسبة لتطبيقات صناعية وميكانيكية مختلفة.
