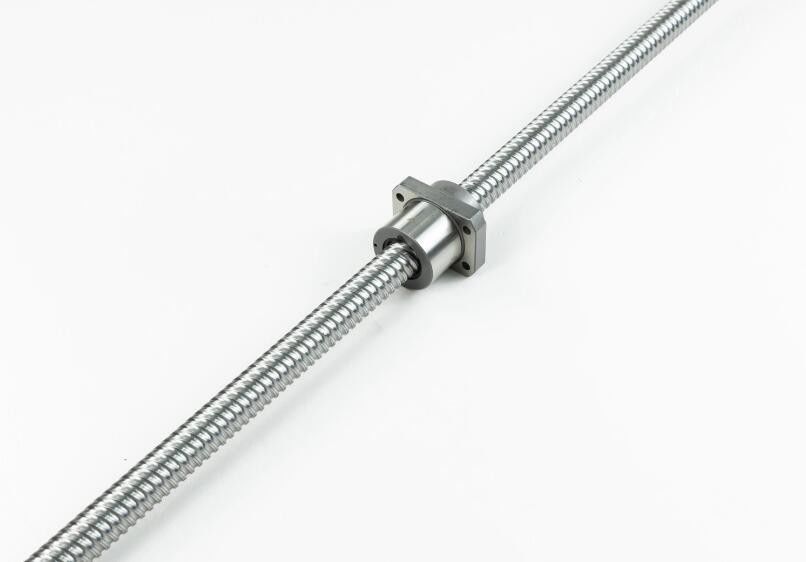

وتتمثل وظيفتها الرئيسية في تحويل الحركة الدورانية إلى حركة خطية أو عزم الدوران إلى قوة محورية متكررة، مع امتلاكها أيضًا خصائص الدقة العالية والانعكاس والكفاءة.نظرًا لمقاومة الاحتكاك الصغيرة، يتم استخدام اللولب الكروي على نطاق واسع في العديد من المعدات الصناعية والأدوات الدقيقة.
من أجل تحسين دقة العمل لنظام التغذية، يجب أن تتمتع آلية اللولب الكروي بصلابة نقل عالية.بالإضافة إلى زيادة صلابة اللولب الكروي نفسه، يجب تصميم آلية اللولب الكروي بهيكل دعم صلب بما فيه الكفاية ويجب تثبيته بشكل صحيح.تشمل العوامل التي تؤثر على صلابة هيكل الدعم صلابة مقعد المحمل، ومنطقة الاتصال بين مقعد المحمل وهيكل الماكينة، وصلابة المحمل.
تعليمات التثبيت لمحامل الكرة اللولبية:
باستخدام غلاف التثبيت، يكون قطر الغلاف هو نفس الحلقة الداخلية للمحمل، ويمكن أن تكون المادة من الألومنيوم أو الغلاف النحاسي للضغط على الحلقة الداخلية. إذا كان التسامح محكمًا أو كان تناسب التداخل محكمًا، فإن يجب تسخين المحمل.انتبه إلى ملاحظة زاوية التلامس للسهم أو العنصر المتداول داخل المحمل في موضعه الكامل.بشكل عام، يتم دمجها من الخلف إلى الخلف أو وجهًا لوجه، وأخيراً يتم تثبيت صامولة القفل.لا يمكن استخدام العاكس الرجعي لتركيب أجزاء المحمل داخل المسمار.
الكرة اللولبية لديها العديد من الميزات الممتازة.أولاً، إنها تتمتع بكفاءة عالية، يصل معدلها إلى أكثر من 90% بسبب معدات الاختبار الممتازة وعملية فحص الجودة.بالإضافة إلى ذلك، فهي تتمتع بارتفاع منخفض في درجة الحرارة حيث أن جودة السطح الفائقة لمسار الكرة اللولبية والحجم الدقيق للكرة تضمن أقل احتكاك بين الكرة والمسار.بالإضافة إلى ذلك، اللولب الكروي يأتي بدقة عالية وسرعة عالية.يحقق زوج النقل الخاص به دقة تحديد موضع عالية بسبب الارتفاع الصغير في درجة الحرارة وإجراءات مثل التشديد المسبق وإزالة الخلوص، ويمكنه العمل بشكل موثوق بسرعات عالية أعلى من 60M/min.من حيث الصلابة، فقد تمت معالجة القضيب اللولبي والصامولة بمواد ممتازة كما أن عملية الشد المسبق وإزالة الخلوص تعمل على تحسين الصلابة إلى حد كبير.بالإضافة إلى ذلك، هذا المنتج لديه قابلية انعكاس عالية حيث أنه لا يوجد احتكاك لزج بين المسمار والجوز، ويتم التخلص من ظاهرة الزحف في ناقل الحركة.يوفر صيانة منخفضة، ويتميز هذا اللولب بجهاز خاص لمنع الغبار عند طرف الصامولة ولا يتطلب صيانة عامة أثناء التشغيل.بالإضافة إلى ذلك، بسبب التحكم الصارم في المواد وصلابة السطح HRC62 للمسمار (الفولاذ عالي الكربون) والجوز (سبائك الفولاذ)، فإنه يوفر عمر خدمة طويل.
| حدود | قيم |
|---|---|
| طريقة العودة | كتلة النهاية ونوع أخدود الخصر |
| ميزة | انخفاض مستوى الضجيج ودائم |
| هيكل | رمح، المسمار الجوز واضعا الكرة |
| طريقة العمل | الدورية أثناء الحركة المحورية |
| قطر الدائرة | 12-50 ملم |
| الاستعلاء | 1314 نيوتن/أم-4956 نيوتن/أم |
| قطر فتحة التثبيت | 11-17.5 ملم |
| نوع أخدود الخصر | معدن، مناسب للحمل الثقيل |
| سعة التحميل الديناميكية | 126 طن |
| هيكل الكرة سكيو | سرعة عالية وحمل ثقيل |
| الكرة اللولبية المدرفلة | نعم |
| رمح الكرة اللولبية مع الجوز شفة | نعم |
| المسمار الرصاص الكرة | نعم |
| تحمل حمولة ثقيلة | نعم |
| انخفاض مستوى الضجيج | نعم |
اللولب الكروي هو مكون أساسي يستخدم على نطاق واسع في العديد من الصناعات، مثل الآلات الصناعية، والآلات الإلكترونية، وآلات النقل، وصناعة الطيران وأكثر من ذلك.
في الآلات الصناعية، يتم استخدام اللولب الكروي على نطاق واسع في مراكز التصنيع باستخدام الحاسب الآلي، ومخارط CNC، وأسرة CNC، وآلات طحن CWC، وآلات الزجاج، وآلات النسيج، وآلات النجارة، وآلات الطباعة والتغليف، والآلات البترولية، والآلات المعدنية، وآلات التبغ وما إلى ذلك. .
بالنسبة للآلات الإلكترونية، غالبًا ما يتم استخدام اللوالب الكروية في الأذرع الآلية، وآلات الاختبار، ومعدات القياس، ومنصات XY، والمعدات الطبية، ومعدات التشغيل الآلي للمصانع وأكثر من ذلك بكثير.
إلى جانب ذلك، يتم استخدام اللوالب الكروية أيضًا في آلات النقل، مثل معدات المعالجة الحرارية المعدنية، ومعدات التفاعل النووي والمحركات.أما بالنسبة لصناعة الطيران، فإن مشغل رفرف الطائرة، ومشغل المقعد، ومعدات تركيب المطارات قد تعتمد جميعها على مساعدة اللوالب الكروية.
علاوة على ذلك، فهي تُستخدم أيضًا بشكل شائع في مجالات أخرى مثل مشغلات هوائي الراديو، والتحكم في الأبواب والنوافذ، والتحكم في السرير الطبي، ومعدات مواقف السيارات، وكراسي التدليك وما إلى ذلك.
تم تصميم أدلة الحركة الخطية الخاصة بنا لتوفر لك مجموعة من الخيارات لتطبيقاتك المحددة، بما في ذلك:
نحن ملتزمون بتزويدك بأفضل أدلة الحركة الخطية والخدمات التي تتوافق مع احتياجاتك الدقيقة.
التعبئة والتغليف والشحن لدليل الحركة الخطية:
