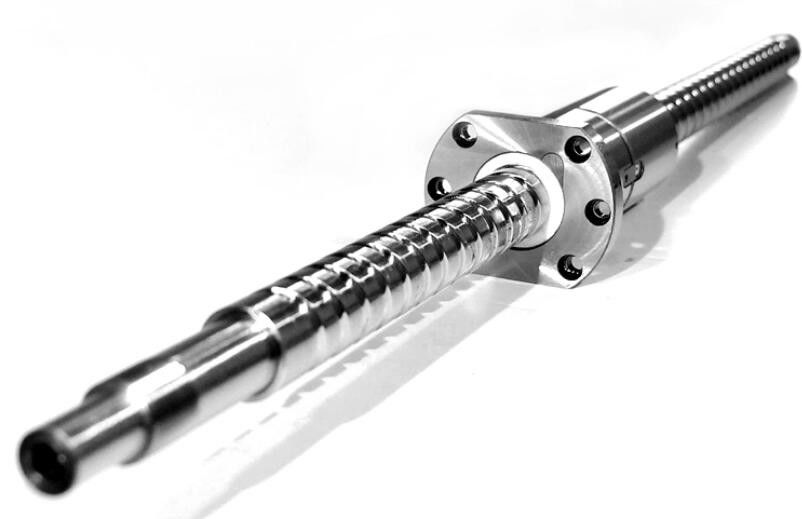

الكرة اللولبية هي مكون نقل شائع الاستخدام في كل من الأدوات والآلات الدقيقة.وتتمثل وظيفتها الرئيسية في تحويل الحركة الدورانية إلى حركة خطية أو عزم الدوران إلى قوة محورية متكررة، مع امتلاكها أيضًا خصائص الدقة العالية والانعكاس والكفاءة.نظرًا لمقاومة الاحتكاك الصغيرة، يتم استخدام اللولب الكروي على نطاق واسع في العديد من المعدات الصناعية والأدوات الدقيقة.
تعتبر المحامل عنصرًا مهمًا في المعدات الميكانيكية المعاصرة.وتتمثل وظيفتها الرئيسية في دعم الجسم الدوار الميكانيكي، وتقليل معامل الاحتكاك أثناء حركته، وضمان دقة دورانه.عادةً ما يتم تجهيز اللولب الكروي بمحمل دعم خاص للمسمار، بزاوية اتصال تبلغ 60 درجة.يتمتع هذا المحمل بقدرة تحمل كبيرة وسرعة منخفضة ودقة عالية.بشكل عام، يجب إقران المحامل أثناء التثبيت.يجب تحديد طريقة الاقتران المحددة بناءً على استخدام أداة الآلة، ويتم توصيل طرفي اللولب الكروي من خلال المحامل ومقاعد المحامل، ثم يتم توصيلها من خلال مقاعد المحمل والمعدات.يتم توصيل الجوز اللولبي بمقعد الجوز من خلال الشفاه أو المفاتيح أو الخيوط.بعد تثبيت المحامل على طرفي قضيب المسمار، قم بتثبيت المحامل بحلقات إحكام أو صواميل قفل.عندما يعمل اللولب الكروي، فإنه سوف ينتج قوة محورية ويتطلب محامل يمكنها تحمل الدفع المحوري.
من أجل تحسين دقة العمل لنظام التغذية، يجب أن تتمتع آلية اللولب الكروي بصلابة نقل عالية.بالإضافة إلى زيادة صلابة اللولب الكروي نفسه، يجب تصميم آلية اللولب الكروي بهيكل دعم صلب بما فيه الكفاية ويجب تثبيته بشكل صحيح.تشمل العوامل التي تؤثر على صلابة هيكل الدعم صلابة مقعد المحمل، ومنطقة الاتصال بين مقعد المحمل وهيكل الماكينة، وصلابة المحمل.
الكرة اللولبية العالمية، باستخدام محامل كروية الاتصال الزاوي كافية.قم بتثبيت المحامل "وجهاً لوجه" على طرفي عمود الدعم للبرغي الكروي.إذا كان قضيبًا لولبيًا متخصصًا لمعدات خاصة، وإذا كان دليل تركيب المعدات يتطلب استخدام محامل متخصصة، فيجب التجميع وفقًا للتعليمات ذات الصلة.
في قدرة تحمل اللولب الكروي، توجد كل من الأحمال الشعاعية والمحورية في وقت واحد، وينبغي النظر في اختيار المحامل.المحامل شائعة الاستخدام والتي يمكنها تحمل الحمل في وقت واحد تشمل محامل التلامس الزاوي والمحامل الأسطوانية المدببة.يركز الأول على الحمل الخفيف الجاف والمجالات عالية السرعة، بينما يركز الأخير على الأحمال الثقيلة وحالات السرعة المنخفضة.تجدر الإشارة إلى أن النوعين المذكورين أعلاه من المحامل يتم استخدامهما بشكل عام في أزواج ويتم تثبيتهما بالنسبة لبعضهما البعض (وجهًا لوجه أو من الخلف إلى الخلف)، مما قد يحد من الحركة المحورية للقضيب اللولبي.
تعليمات التثبيت للمحامل الكروية اللولبية: باستخدام غلاف التثبيت، يكون قطر الغلاف هو نفس الحلقة الداخلية للمحمل، ويمكن أن تكون المادة من الألومنيوم أو الغلاف النحاسي للضغط على الحلقة الداخلية. إذا كان التسامح ضيقًا أو تناسب التداخل ضيق، يجب تسخين المحمل.انتبه إلى ملاحظة زاوية التلامس للسهم أو العنصر المتداول داخل المحمل في موضعه الكامل.بشكل عام، يتم دمجها من الخلف إلى الخلف أو وجهًا لوجه، وأخيراً يتم تثبيت صامولة القفل.يمكن استخدام ألواح العاكس الرجعي أو حلقات أمان الثقب للتعامل مع حالة براغي القفل السائبة.
توفر الكرة اللولبية العديد من المزايا، على وجه الخصوص:
| ميزة | معامل |
|---|---|
| انخفاض مستوى الضجيج ودائم | رمح الكرة اللولبية مع الجوز، رمح الكرة اللولبية مع الجوز، رمح الكرة اللولبية واحدة الجوز |
| قطر الدائرة | 12-50 ملم |
| طريقة العمل | الدورية أثناء الحركة المحورية |
| طريقة العودة | كتلة النهاية ونوع أخدود الخصر |
| سعة التحميل الديناميكية | 126 طن |
| الاستعلاء | 1314 نيوتن/أم-4956 نيوتن/أم |
| قطر فتحة التثبيت | 11-17.5 ملم |
| هيكل الكرة سكيو | سرعة عالية وحمل ثقيل |
| نوع أخدود الخصر | معدن، مناسب للحمل الثقيل |
| هيكل | رمح، المسمار الجوز واضعا الكرة |
يمكن استخدام اللولب الكروي على نطاق واسع لمختلف الآلات الصناعية، مثل مركز التصنيع باستخدام الحاسب الآلي، ومخرطة CNC، وسرير CNC، وآلة قطع الأسلاك CIC، وآلة الحفر CNC، وآلة الطحن العملاقة، ومعدات المعالجة بالليزر، وآلة الوسم، وآلة النقش CNC، وآلة الرسم والتغليف IC آلة ، آلة تصنيع التفريغ CIC ، آلة طحن CWC ، آلات الزجاج ، آلات النسيج ، آلات النجارة ، آلات الطباعة والتغليف ، الآلات البترولية ، الآلات المعدنية ، آلات التبغ إلخ.
علاوة على ذلك، يمكن تطبيقه أيضًا على الآلات الإلكترونية، مثل الذراع الآلي، وآلات الاختبار، ومعدات القياس، ومنصة XY، والمعدات الطبية، والمعدات الآلية في المصنع.وفي الوقت نفسه، يمكن استخدام اللوالب الكروية لآلات النقل، ومعدات المعالجة الحرارية المعدنية، ومعدات التفاعل النووي، والمحركات ودعم صناعة الطيران، مثل مشغل رفرف الطائرات، ومشغل المقعد، ومعدات تركيب المطارات، ومشغل هوائي الراديو، والتحكم في الأبواب والنوافذ، والسرير الطبي. التحكم، معدات مواقف السيارات الخ.
ملكناأدلة الحركة الخطيةتم تصميمها لتتوافق مع الأحمال الثقيلة وهي مصنوعة من نوع أخدود الخصر المعدني.يشتمل الهيكل على عمود وجوز لولبي ومحامل كروية.منتجاتنا تأتي بأقطار تتراوح من 12 إلى 50 ملم وأقصى طول 10 متر.مع قدرة تحميل ثابتة تبلغ 595 طنًا، لديناأدلة الحركة الخطيةمصنوعة من عمود لولبي كروي مع صامولة، ولولب كروي، ومسامير كروية مدرفلة، وحزات توجيهية خطية.
يتم تعبئة أدلة الحركة الخطية بعناية وشحنها إلى العملاء بأكثر الطرق فعالية وأمانًا.يولي موظفونا أقصى درجات العناية لضمان تعبئة المنتج بشكل صحيح وشحنه بأمان إلى وجهته.
نحن نستخدم مجموعة من مواد التغليف المعزولة حرارياً والوسائد الواقية للحفاظ على المنتج في أفضل حالاته أثناء النقل.نحن نستخدم غلاف الفقاعات، والغطاء البلاستيكي، وأشكال أخرى من الوسائد لحماية المنتج من الصدمات والأضرار المادية الأخرى.
نستخدم أيضًا تقنيات تتبع ومراقبة خاصة لضمان حصول عملائنا على منتجاتهم في الوقت المناسب.يتيح لنا نظام التتبع الخاص بنا مراقبة تقدم المنتج من نقطة التعبئة والتغليف إلى وجهته النهائية.
نحن أيضًا نتشارك مع شركات شحن موثوقة لضمان حصول عملائنا على منتجاتهم في الوقت المناسب.نحن نستخدم طرق الشحن الأكثر موثوقية لضمان حصول عملائنا على منتجاتهم بأمان وأمان.
