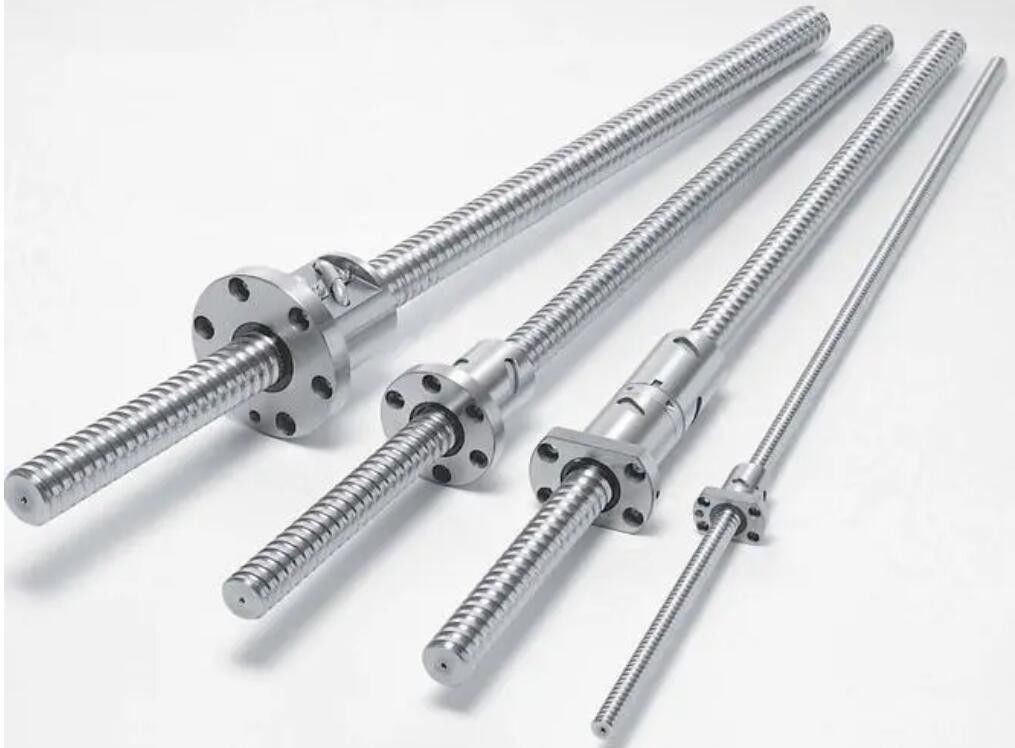

الكرة اللولبية هي مكون نقل شائع الاستخدام في كل من الأدوات والآلات الدقيقة.وتتمثل وظيفتها الرئيسية في تحويل الحركة الدورانية إلى حركة خطية أو عزم الدوران إلى قوة محورية متكررة، مع امتلاكها أيضًا خصائص الدقة العالية والانعكاس والكفاءة.نظرًا لمقاومة الاحتكاك الصغيرة، يتم استخدام اللولب الكروي على نطاق واسع في العديد من المعدات الصناعية والأدوات الدقيقة.
تعتبر المحامل عنصرًا مهمًا في المعدات الميكانيكية المعاصرة.وتتمثل وظيفتها الرئيسية في دعم الجسم الدوار الميكانيكي، وتقليل معامل الاحتكاك أثناء حركته، وضمان دقة دورانه.عادةً ما يكون اللولب الكروي مزودًا بمحمل دعم خاص للمسمار، بزاوية اتصال تبلغ 60 درجة.يتمتع هذا المحمل بقدرة تحمل كبيرة وسرعة منخفضة ودقة عالية.بشكل عام، يجب إقران المحامل أثناء التثبيت.يجب تحديد طريقة الاقتران المحددة بناءً على استخدام أداة الآلة، ويتم توصيل طرفي اللولب الكروي من خلال المحامل ومقاعد المحامل، ثم يتم توصيلها من خلال مقاعد المحمل والمعدات.يتم توصيل الجوز اللولبي بمقعد الجوز من خلال الشفاه أو المفاتيح أو الخيوط.بعد تثبيت المحامل على طرفي قضيب المسمار، قم بتثبيت المحامل بحلقات إحكام أو صواميل قفل.عندما يعمل اللولب الكروي، فإنه سوف ينتج قوة محورية ويتطلب محامل يمكنها تحمل الدفع المحوري.
من أجل تحسين دقة العمل لنظام التغذية، يجب أن تتمتع آلية اللولب الكروي بصلابة نقل عالية.بالإضافة إلى زيادة صلابة اللولب الكروي نفسه، يجب تصميم آلية اللولب الكروي بهيكل دعم صلب بما فيه الكفاية ويجب تثبيته بشكل صحيح.تشمل العوامل التي تؤثر على صلابة هيكل الدعم صلابة مقعد المحمل، ومنطقة الاتصال بين مقعد المحمل وهيكل الماكينة، وصلابة المحمل.
الكرة اللولبية العالمية، باستخدام محامل كروية الاتصال الزاوي كافية.قم بتثبيت المحامل "وجهاً لوجه" على طرفي عمود الدعم للبرغي الكروي.إذا كان قضيبًا لولبيًا متخصصًا لمعدات خاصة، وإذا كان دليل تركيب المعدات يتطلب استخدام محامل متخصصة، فيجب التجميع وفقًا للتعليمات ذات الصلة.
في قدرة تحمل اللولب الكروي، توجد كل من الأحمال الشعاعية والمحورية في وقت واحد، وينبغي النظر في اختيار المحامل.المحامل شائعة الاستخدام والتي يمكنها تحمل الحمل في وقت واحد تشمل محامل التلامس الزاوي والمحامل الأسطوانية المدببة.يركز الأول على الحمل الخفيف الجاف والمجالات عالية السرعة، بينما يركز الأخير على الأحمال الثقيلة وحالات السرعة المنخفضة.تجدر الإشارة إلى أن النوعين المذكورين أعلاه من المحامل يتم استخدامهما بشكل عام في أزواج ويتم تثبيتهما بالنسبة لبعضهما البعض (وجهًا لوجه أو من الخلف إلى الخلف)، مما قد يحد من الحركة المحورية للقضيب اللولبي.
تعليمات التثبيت للمحامل الكروية اللولبية: باستخدام غلاف التثبيت، يكون قطر الغلاف هو نفس الحلقة الداخلية للمحمل، ويمكن أن تكون المادة من الألومنيوم أو الغلاف النحاسي للضغط على الحلقة الداخلية. إذا كان التسامح ضيقًا أو تناسب التداخل ضيق، يجب تسخين المحمل.انتبه إلى ملاحظة زاوية التلامس للسهم أو العنصر المتداول داخل المحمل في موضعه الكامل.بشكل عام، يتم دمجها من الخلف إلى الخلف أو وجهًا لوجه، وأخيراً يتم تثبيت صامولة القفل.تُستخدم أجهزة الكشف العاكسة بشكل عام لتحديد موضع المحامل.
الكرة اللولبية لديها الكثير من الخصائص الممتازة.لديها كفاءة عالية مع أكثر من 90٪ من معدات الاختبار وعملية فحص الجودة.نظرًا لجودة السطح الفائقة والحجم الدقيق للكرة، فإنها تتمتع بارتفاع منخفض في درجة الحرارة.مع ارتفاع درجة الحرارة الصغيرة وإجراءات مثل التشديد المسبق وإزالة الخلوص، فإنه يحقق دقة عالية.يمكن تحقيق سرعة عالية، لأنها تمكن الماكينة من التشغيل بشكل موثوق أكثر من 60 م/دقيقة ويتم معالجة قضيب اللولب والصامولة بمواد ممتازة.لا يوجد أي احتكاك لزج بين المسمار والصامولة، مما يضمن الحفاظ على دقة إعادة الضبط.تم تصميم جهاز خاص لمنع الغبار عند طرف الصامولة ويتطلب صيانة عامة.من خلال التحكم الصارم في المواد وصلابة السطح HRC62 للبرغي (الفولاذ عالي الكربون) والجوز (سبائك الفولاذ)، يتمتع اللولب الكروي بعمر خدمة طويل.
| معامل | وصف |
|---|---|
| قطر فتحة التثبيت | 11-17.5 ملم |
| سعة التحميل الساكنة | 595 طن |
| الاستعلاء | 1314 نيوتن/أم-4956 نيوتن/أم |
| نوع أخدود الخصر | معدن، مناسب للحمل الثقيل |
| هيكل الكرة سكيو | سرعة عالية وحمل ثقيل |
| ميزة | انخفاض مستوى الضجيج ودائم |
| عودة كتلة النهاية | بلاستيك، مناسب للسرعة العالية |
| قطر الدائرة | 12-50 ملم |
| طريقة العودة | كتلة النهاية ونوع أخدود الخصر |
| سعة التحميل الديناميكية | 126 طن |
| برغي كروي واحد | سرعة عالية وحمل ثقيل |
| قطع مزدوج شفة الكرة اللولبية | سرعة عالية وحمل ثقيل |
| ارتفاع الكرة اللولبية الرصاص | سرعة عالية وحمل ثقيل |
يستخدم استخدام الكرة اللولبية على نطاق واسع في العديد من الصناعات:
الآلات الصناعية: مركز التصنيع باستخدام الحاسب الآلي، مخرطة CNC، سرير CNC، آلة قطع الأسلاك CIC، آلة الحفر CNC، آلة الطحن العملاقة، معدات المعالجة بالليزر، آلة الوسم، آلة النقش CNC، آلة الرسم آلة التغليف IC، آلة التفريغ CIC، طحن CWC الآلات، آلات الزجاج، آلات النسيج، آلات النجارة، آلات الطباعة والتغليف، الآلات البترولية، الآلات المعدنية، آلات التبغ.
الآلات الإلكترونية: الذراع الروبوتية، آلات الاختبار، معدات القياس، منصة XY، المعدات الطبية، معدات التشغيل الآلي للمصانع.
آلات النقل: معدات المعالجة الحرارية للمعادن، معدات التفاعل النووي، المحركات.
صناعة الفضاء الجوي: مشغل رفرف الطائرات، مشغل المقاعد، معدات تركيب المطارات، مشغل هوائي الراديو، التحكم في الأبواب والنوافذ، التحكم في السرير الطبي، معدات مواقف السيارات.
يتم تعبئة إرشادات الحركة الخطية بشكل آمن وشحنها مع مواد التعبئة والتغليف المناسبة لحماية المنتج من التلف أثناء النقل.يتم فحص جميع العناصر بعناية قبل تعبئتها وشحنها.
لضمان التسليم الآمن، يتم تغليف الخطوط الدليلية ذات الحركة الخطية بطبقة فقاعية لحمايتها من أي أضرار محتملة قد تحدث أثناء النقل.بالنسبة للعناصر الأكبر حجمًا، يتم وضعها أيضًا في صندوق من الورق المقوى ومختومة بشريط التغليف.
قبل الشحن، يتم فحص إرشادات الحركة الخطية بحثًا عن أي عيوب أو عيوب.وفي حالة العثور على أي منها، يتم استبدالها أو إصلاحها على الفور قبل إرسالها.
