مكان المنشأ:
جيانغسو ، الصين
اسم العلامة التجارية:
Jufan
إصدار الشهادات:
CE
رقم الموديل:

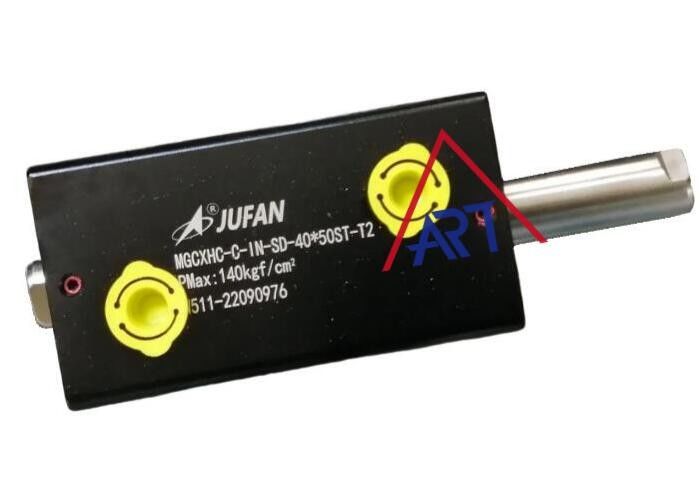

MGCXHC-IN-SD-40*50ST-T2
اتصل بنا
أأسطوانة هيدروليكية صغيرةهو معدات هيدروليكية مصممة خصيصًا لتلبية مساحة تركيب محدودة. يبلغ طولها الإجمالي ما يقرب من نصف أسطوانة القضيب ذات نفس القطر والمسار.يمكن استخدام هذا التصميم بفعالية في مختلف المعدات الميكانيكية، مثل القوالب، وأجهزة المعالجة، حيث المساحة هي مشكلة.
| التخطيط |
|
||||
| البند | اسم الجزء | كمية | البند | اسم الجزء | كمية |
| 1 | أنبوب | 1 | 7 | تعبئة العصا | 1 |
| 2 | عصا البستون | 1 | 8 | حلقة الغطاء القائمة على العصا | 1 |
| 3 | غطاء العصا | 1 | 9 | حلقة البستون | 1 |
| 4 | أنبوب | 1 | 10 | الحلقة الاحتياطية | 2 |
| 5 | البستون | 1 | 11 | حلقة الوسادة | 1 |
| 6 | غبار السحب | 1 | 12 | مغناطيس | 2 |
كيف تعمل الأسطوانة المدمجة؟
إليك شرح خطوة بخطوة لكيفية عمل أسطوانة هيدروليكية صغيرة:
المكونات الأساسية:
تتكون الأسطوانة الهيدروليكية المدمجة من برميل أسطواني، ومضخة، وعصا مربوطة بالمضخة، وأختام، وخزان سائل هيدروليكي.
تثبيت الأسطوانة:
يتم تثبيت الأسطوانة في نظام هيدروليكي ، والذي يتضمن مضخة لتوليد ضغط هيدروليكي ، وصمامات للسيطرة على تدفق السائل ، ومكونات أخرى لتطبيقات محددة.
ملء السائل:
يتم ملء الأسطوانة الهيدروليكية بسائل هيدروليكي ، عادة ما يكون على أساس النفط. ويتم احتواء السائل داخل الأسطوانة والنظام الهيدروليكي.
المكبس والعصا:
يتم وضع المكبس داخل الأسطوانة ويتم توصيله بعصا. يمتد العصا من طرف واحد من الأسطوانة ، ويمكن أن تكون الطرف الآخر مفتوحة أو مغلقة ، اعتمادًا على التصميم المحدد.
ضغط السائل:
عندما يتم ضخ السائل الهيدروليكي في الأسطوانة، فإنه يخلق ضغط. هذا الضغط يعمل على مساحة سطح المكبس.
قانون باسكال:
وفقًا لقانون باسكال ، يتم نقل الضغط المطبق على السائل بالتساوي في جميع الاتجاهات. في الأسطوانة الهيدروليكية ، يتم ممارسة هذا الضغط على المكبس.
توليد القوة:
يخلق الضغط على المكبس قوة. يتم حساب القوة من خلال مضاعفة الضغط بالمساحة الفعالة للمكبس. يتم نقل هذه القوة إلى العصا المتصلة.
حركة العصا:
عندما يتم تطبيق القوة على العصا ، تبدأ في التحرك. يمكن أن تكون حركة العصا خطية (تمتد أو تتراجع) اعتمادًا على التصميم والتطبيق.
انتاج العمل:
يتم استخدام الحركة الخطيّة للعصا للقيام بعمل في البيئة الخارجية. يمكن أن يتضمن هذا العمل رفع أو دفع أو سحب أو أي مهمة أخرى اعتماداً على التطبيق.
الأختام وإرجاع السوائل:
يتم استخدام الأختام في الأسطوانة الهيدروليكية لمنع تسرب السائل. مع تحرك العصا ، يتم إعادة السائل المنحرف إلى خزان السائل الهيدروليكي من خلال النظام ،إكمال الدورة الهيدروليكية.
التصميم المدمج للأسطوانات الهيدروليكية يجعلها مناسبة للتطبيقات ذات المساحة المحدودة. على الرغم من حجمها الصغير ، فإنها يمكن أن تولد قوة كبيرة.مما يجعلها مكونات أساسية في مختلف التطبيقات الصناعية والآلات المتنقلةالصيانة المناسبة، بما في ذلك التحقق من التسربات، وصيانة السائل الهيدروليكي، وتفتيش الأختام، أمر بالغ الأهمية للعمل الفعال والموثوق به من الأسطوانات الهيدروليكية المدمجة.
MG-CXHC A---J---IN---SD---50X30---25mm---TXn---1---02---A
1 2 3 4 5 6 7 8 9 10 11
| MG-CXHC: الأسطوانات المضغوطة الحثية | ||
| 1 | النوع | (1) A: التمثيل المضاعف (2) ج: قضبان مزدوجة (3) D: قضبان مزدوجة مع محاذاة السباق |
| 2 | الخيار | ج: مع مقاومة الحرارة / التآكل ((ملاحظة :"المساحة"إذا لم تستخدم) |
| 3 | خيط عصا | (1) IN: خيط تعريف (2) EX: الخيط |
| 4 | التثبيت | (1) SD: أساسية (2) LA: نوع القدم |
| 5 | الحفرة (ملم) | (1) SD: 32 ، 40 ، 50 ، 63 ، 80 ،100 (2) LA: 4050,63,80,100 |
| 6 | السكتة الدماغية ((ملم) | لا توجد "جدول ضربات قياسية" |
| 7 | محاذاة السباق | فقط التوجيه إلى الأمام والطول المتماشى sطول الجري |
| 8 | أجهزة الاستشعار والكمية | (1) T: 2 أسلاك، 2 متر P: أسلاك PNP3 ، 2 متر N: أسلاك NPN3، 2 متر (2) n: q'ty |
| 9 | التعبئة | (1)1: ((PU)) ((استخدام قياسي)) (2)2: ((NBR) (3)3: ((FPM) |
| 10 | منظم التدفق | (1) 02: 1/4 " ((12/ دقيقة) (2) 03: 3/8 " ((20 / دقيقة) (3) 04: 1/2" ((30/دقيقة) |
| 11 | صمام الاختبار | (1)A: 3/8" ((50/min) (2)B: 3/4" ((125/دقيقة) (3)C: 11/2" ((320 @/min) |
الأسطوانات الهيدروليكية المدمجة لها مجموعة واسعة من التطبيقات في مختلف المجالات. فيما يلي بعض مجالات التطبيق الشائعة:
1تصنيع القالب: تستخدم الأسطوانات الهيدروليكية المدمجة على نطاق واسع في صناعة تصنيع القالب لعمليات فتح القالب والطرد واستخراج النواة.يمكنهم أن يصلحوا حتى في أكثر المساحات ضيقة.
2أدوات الآلات: في مجال أدوات الآلات ، يمكن استخدام أسطوانات هيدروليكية مضغوطة لوظائف التشغيل والوضع ورفع الطاولة ،والتي يمكن أن توفر قوة فعالة ودقيقة ومراقبة الحركة.
3الفضاء الجوي: تستخدم الأسطوانات الهيدروليكية المدمجة في كثير من الأحيان في تطبيقات الفضاء الجوي ، لنظم مثل معدات الهبوط ، وواجهات التحكم وتشغيل الأبواب.الأسطوانات الهيدروليكية المضغوطة مثالية لأولئك الذين يحتاجون إلى مساحة محدودة.
4تصنيع السيارات: تستخدم الأسطوانات الهيدروليكية المدمجة عادةً لعمليات التشغيل والتعيين والتنظيم على خطوط التجميع.الأسطوانات هي أكثر كفاءة في توفير القوة والتحكم في الحركة، وبالتالي زيادة كفاءة الإنتاج.
سيتم تعبئة الأسطوانة المدمجة في غلاف فقاعة ثم وضعها في صندوق من الورق المقوى المموج. سيتم وضع علامة على الصندوق مع وصف المنتج وعنوان العميل.سيتم إغلاق الصندوق بعد ذلك بالشريط. سيتم بعد ذلك شحن الطرد باستخدام خدمة شحن موثوق بها.
