مكان المنشأ:
جيانغسو ، الصين
اسم العلامة التجارية:
Jufan
إصدار الشهادات:
CE
رقم الموديل:
CXHC-A-IN-LA
اتصل بنا

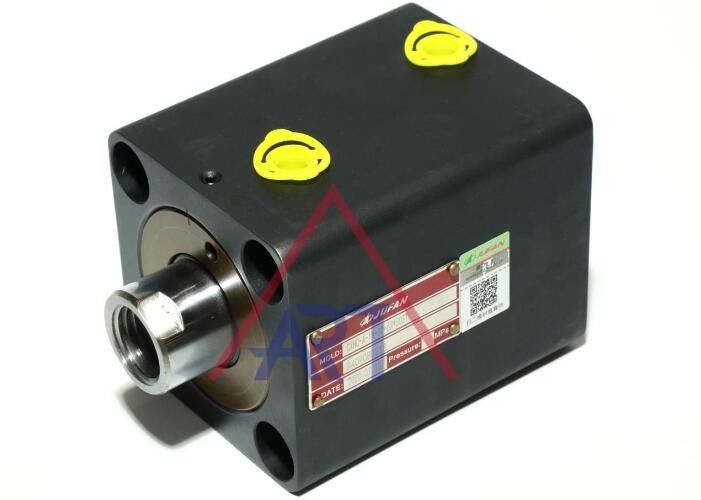

وصف الاسطوانة الهيدروليكية المدمجة:
1.الأسطوانة الهيدروليكية المدمجة عبارة عن جهاز هيدروليكي مصمم خصيصًا لتوفير مساحة التثبيت.يبلغ طوله الإجمالي حوالي نصف طول قطر الأسطوانة نفسه ونفس أسطوانة قضيب السكتة الدماغية لتلبية الاحتياجات الخاصة في مواقف محددة.يمكن لهذا التصميم أن يحل بشكل فعال مشاكل التثبيت في القوالب، أو تجهيزات المعالجة، أو المعدات الميكانيكية ذات المساحة المحدودة.
2. توفير المساحة: إن الأسطوانة الهيدروليكية الرقيقة أكثر إحكاما في الحجم من الأسطوانة العادية، ويبلغ الطول الإجمالي حوالي نصف أسطوانة قضيب السحب بنفس قطر الأسطوانة ونفس السفر، مما يوفر مساحة التثبيت بشكل كبير.
3. التثبيت المباشر: يمكن تركيب الأسطوانات الهيدروليكية الرقيقة مباشرة على المعدات دون أي ملحقات إضافية.وهذا يجعل عملية التثبيت أكثر إيجازًا، مما يوفر الوقت والجهد.
4. قابل للتطبيق على نطاق واسع: هذا النوع من أسطوانات الزيت مناسب للقوالب أو تركيبات المعالجة أو المعدات الميكانيكية الأخرى ذات مساحة التثبيت المحدودة.يمكنها الأداء بشكل جيد في خطوط الإنتاج الصناعي، معدات التشغيل الآلي، والآلات الدقيقة.
تعتبر الأسطوانات الهيدروليكية المدمجة من المعدات الهيدروليكية الفعالة والموفرة للمساحة.تصميمها المدمج، طريقة التثبيت المباشر، وقابلية التطبيق الواسعة تمكنها من لعب دور مهم في المواقف المختلفة.
الهيكل واسم الجزء:
|
غرض | جزء اسم | كمية |
| 1 | أنبوب | 1 | |
| 2 | ذراع الكباس | 1 | |
| 3 | غطاء قضيب | 1 | |
| 4 | مكبس | 1 | |
| 5 | ختم الغبار | 1 | |
| 6 | التعبئة قضيب | 1 | |
| 7 | غطاء قضيب على شكل حرف O | 1 | |
| 8 | حلقة المكبس | 1 | |
| 9 | حلقة احتياطية للمكبس | 2 | |
| 10 | حلقة المكبس | 1 |
نموذج الطلب
CXHCأ---ج---في---SD---50X30---25 ملم---1---02---أ
1 2 3 4 5 6 7 8 9 10
| CXHC: اسطوانات مدمجة | ||
| 1 | يكتب | (1) أ: التمثيل المضاعف (2) ج: قضبان مزدوجة (3) د: قضبان مزدوجة مع محاذاة السكتة الدماغية |
| 2 | خيار | J: مع مقاومة للحرارة/التآكل (ملاحظة: "المساحة" إذا لم يتم استخدامها) |
| 3 | موضوع قضيب | (1) في: الخيط الداخلي (2) EX: خيط خارجي |
| 4 | تثبيت | (1) SD: أساسي (٢) ل: القدم |
| 5 | تتحمل (مم) | 20.25.32.40.50.63.80.100 |
| 6 | السكتة الدماغية (مم | الرجوع إلى جدول "السكتة الدماغية القياسية". |
| 7 | محاذاة السكتة الدماغية | فقط لإعادة توجيه المحاذاة |
| 8 | مواد التعبئة والتغليف | (1)1:(PU)(الاستخدام القياسي(2)2:(NBR)(3)3:(FPM) |
| 9 | منظم التدفق | (1)02:1/4"(12 لتر/دقيقة)(2)03:3/8(20 لتر/دقيقة)(3)04:1/2"(30 لتر/دقيقة) |
| 10 | فحص الصمام | (1) أ: 3/8 بوصة (50 لترًا)(2) ب: 3/4 بوصة (125 لترًا)(3) ج: 11/2 بوصة (320 لترًا/دقيقة) |
البعد الخارجي
CXHX-A-SD مزدوج التمثيل، أساسي
SD/LA
CXHC-A-LA مزدوجة التمثيل، شفة القدم
طلب:
تتمتع الأسطوانات الهيدروليكية المدمجة بمجموعة واسعة من التطبيقات في مختلف المجالات.فيما يلي بعض مجالات التطبيق الشائعة:
1. تصنيع القوالب: تُستخدم الأسطوانات الهيدروليكية المدمجة بشكل شائع في صناعة تصنيع القوالب لعمليات مثل فتح القالب، والإخراج، واستخراج اللب.ونظرًا لتصميمها المدمج، يمكن تركيبها وتشغيلها في مساحات محدودة.
2. الأدوات الآلية: في مجال الأدوات الآلية، غالبًا ما يتم استخدام الأسطوانات الهيدروليكية المدمجة لوظائف التثبيت وتحديد المواقع ورفع الطاولة.يمكنهم توفير التحكم الفعال والدقيق في القوة والحركة داخل أداة الآلة.
3. الفضاء الجوي: تستخدم الأسطوانات الهيدروليكية المدمجة على نطاق واسع في تطبيقات الفضاء الجوي لأنظمة مثل معدات الهبوط وأسطح التحكم وعمليات الأبواب.نظرًا لقيود المساحة في الطائرات والمركبات الفضائية، يمكن للأسطوانات الهيدروليكية المدمجة تلبية متطلبات الصغر والوزن الخفيف.
4. تصنيع السيارات: في عملية تصنيع السيارات، يتم استخدام الأسطوانات الهيدروليكية المدمجة بشكل شائع لعمليات التثبيت وتحديد المواقع والضبط على خط التجميع.يمكنها توفير القوة الفعالة والتحكم في الحركة، وبالتالي تحسين كفاءة الإنتاج.
5. آلات البناء: يتم استخدام الأسطوانات الهيدروليكية المدمجة على نطاق واسع في آلات البناء المختلفة مثل الحفارات والجرافات والرافعات.يتم استخدامها للتحكم في حركة المكونات وموضعها مثل الأذرع وأذرع الرافعة والمثبتات.
باختصار، توفر الأسطوانات الهيدروليكية المدمجة حلولاً مدمجة وفعالة للتحكم في القوة والحركة في مختلف المجالات.إنها مناسبة للتطبيقات التي تتطلب التثبيت والتشغيل في مساحات محدودة، ويمكنها تلبية متطلبات محددة في مواقف محددة.
مصنع:
ورشة العمل لدينا نظيفة ومرتبة، وتقع كل عملية في مناطق مختلفة، لتلبية المعايير الصناعية لضمان المنتج المثالي.
س:ما هو ضمان الجودة الخاص بك؟
أ:سنقوم بفحص المنتج واحدًا تلو الآخر قبل التسليم. في حالة تلف المنتج أثناء النقل أو وجود مشاكل في الجودة، يمكنك اختيار استرداد المنتج أو إعادة إرساله، وسوف نتحمل تكاليف الشحن.
ج: سنة واحدة بعد استلام المنتج
ج: نعم ، يمكننا تقديم العينة ، لطلب العينة يجب أن تدفع تكلفة العينة ورسوم الشحن كالمعتاد ، بدون رسوم إضافية.
