1. قاعدة سكة التوجيه: تعمل قاعدة سكة التوجيه كأساس لنظام التوجيه الخطي.يتم تصنيعه عادةً من مواد مثل الحديد أو الألومنيوم ومصمم بفتحات تثبيت في الأسفل لسهولة التركيب والتثبيت.يمكن أن يختلف شكل وحجم قاعدة سكة التوجيه بناءً على متطلبات الاستخدام المحددة ومواقع التطبيق.
2. شريط التمرير: شريط التمرير هو مكون متحرك يمتد على طول حاجز التوجيه.عادة ما تكون المنزلقات مصنوعة من المعدن أو البلاستيك وتأتي في أنواع مختلفة مثل منزلقات من النوع الكروي، منزلقات توجيهية، منزلقات منزلقة، إلخ. كل نوع من المنزلقات يتميز بخصائص مميزة ومناسب لتطبيقات محددة.
3. عنصر التوجيه: يتكون عنصر الدليل من جزأين رئيسيين: كتلة توجيه مثبتة على شريط التمرير وأخدود توجيه مثبت على سكة التوجيه.تتمثل الوظيفة الأساسية لعنصر الدليل في التأكد من أن شريط التمرير يتحرك على طول مسار دقيق دون انحراف.يوفر الثبات والدقة أثناء عملية الانزلاق.
4. منزلق سكة التوجيه: يعد منزلق سكة التوجيه مكونًا انزلاقيًا حاسمًا في نظام سكة التوجيه الخطية.يعتبر المكون الأساسي ويؤثر بشكل كبير على فعالية وعمر سكة التوجيه الخطية.عادةً، يتم استخدام مجموعة من الأكمام الكروية وشريط تمرير قضيب التوجيه لتعزيز الدقة والصلابة وتقليل التآكل بين شريط التمرير وقضيب التوجيه.

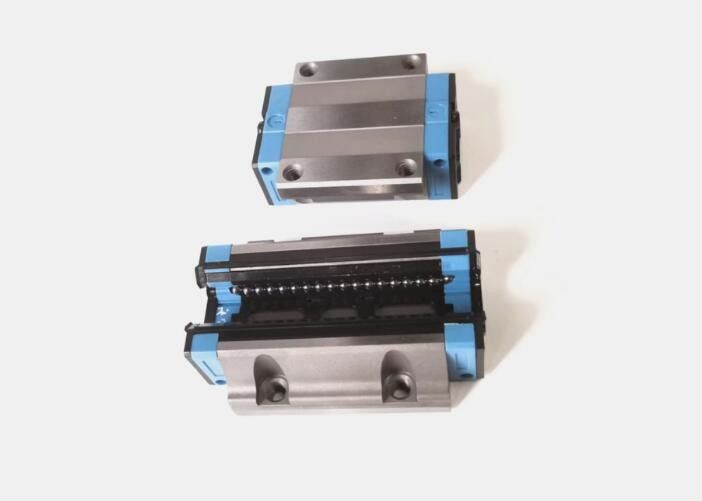

5. الكرة الفولاذية: تلعب الكرات الفولاذية دورًا حيويًا في الأدلة الخطية عن طريق تقليل الاحتكاك وتحسين الدقة والسرعة الإجمالية للنظام.يعد عدد الكرات المتدحرجة ومقاومتها للتآكل من مؤشرات الأداء المهمة للأدلة الخطية.يعزز استخدام الكرات الفولاذية من سلاسة وكفاءة الحركة المنزلقة على طول حاجز التوجيه.
1. الدقة العالية: الأدلة الخطية معروفة بدقتها الاستثنائية وقابليتها للتكرار.إنها تضمن الحركة وتحديد المواقع بدقة، مما يضمن عملًا عالي الجودة وزيادة كفاءة الإنتاج.تجعل هذه الخصائص الأدلة الخطية مناسبة لمختلف التطبيقات في التصنيع والاختبار والقياس والمجالات الأخرى التي تكون فيها الدقة أمرًا بالغ الأهمية.
2. صلابة عالية: تتميز قضبان التوجيه الخطية بصلابة وقدرة تحمل ممتازة.يمكنها تحمل القوى الكبيرة وعزم الدوران دون تشوه أو انحراف مفرط.تضمن هذه الصلابة العالية استقرار وموثوقية الآلات والمعدات التي تتضمن أدلة خطية، حتى في ظل ظروف التشغيل الصعبة.
3. عمر طويل: تم تصميم قضبان التوجيه الخطية من أجل المتانة ولها عمر خدمة طويل.لقد تم تصميمها لتتحمل الاستخدام المستمر ومقاومة التآكل.بالإضافة إلى ذلك، تتطلب الأدلة الخطية الحد الأدنى من الصيانة، مما يقلل من تكاليف الصيانة ووقت توقف الماكينة.يساهم طول العمر وسهولة الصيانة في تحسين كفاءة الإنتاج.
4. ضوضاء منخفضة: تشتمل الأدلة الخطية على آليات مثل الكرات أو المنزلقات التي تعمل على تقليل الاحتكاك، مما يؤدي إلى تقليل مستويات الضوضاء أثناء التشغيل.تعتبر هذه الميزة مفيدة بشكل خاص في البيئات التي تكون فيها مستويات الضوضاء المنخفضة ضرورية، مثل المختبرات أو الغرف النظيفة أو مناطق العمل الحساسة للضوضاء.
5. القدرة على التكيف القوية: قضبان التوجيه الخطية قابلة للتكيف بدرجة كبيرة ويمكن تخصيصها لتلبية المتطلبات المتنوعة.
وهي متوفرة بأحجام وتكوينات ومواد مختلفة، مما يسمح بالمرونة في التصميم والتطبيق.يمكن تصميم الأدلة الخطية لتناسب مختلف المجالات والمواقع وظروف العمل، مما يجعلها مناسبة لمجموعة واسعة من الصناعات والتطبيقات.
| حدود | قيمة |
|---|---|
| وظيفة | التحكم الدقيق في الأبعاد |
| سطح | الفضي والأزرق |
| مادة | كربون |
| بناء | السكك الحديدية والكتلة |
| طول السكك الحديدية دليل خطي | 100-4000 ملم |
| طلب | الأدوات الآلية والأدوات الدقيقة والمعدات الطبية ومعدات التشغيل الآلي |
| المكون الأساسي | الدورة الدموية، الكرة الفولاذية |
| شكل | شفة ومربع |
| التجنيب | منع الكرات من السقوط |
| معدل إمداد الوقود | 0.2 سم مكعب / ساعة - 0.6 سم مكعب / ساعة |
| كتلة دليل خطية عالية الصلابة | نعم |
| الكرة اللولبية دليل الحركة الخطية السكك الحديدية | نعم |
تحتوي الأدلة الخطية على نطاق واسع من التطبيقات في مختلف المجالات.وهي تستخدم في المقام الأول في المجالات التالية:
1. أدوات الآلة: تعمل الأدلة الخطية كمكونات نقل في الأدوات الآلية مثل آلات CNC وآلات الحفر وآلات الأدوات.والغرض منها هو ضمان دقة الأدوات الآلية وسرعتها وصلابتها، مما يتيح عمليات دقيقة وفعالة.
2. الأدوات الدقيقة: يتم استخدام الأدلة الخطية كمكونات نقل في الأدوات الدقيقة مثل أدوات القياس ومعدات الليزر ومعدات أشباه الموصلات.يتمثل دورها في ضمان الدقة والثبات العاليين، وتسهيل القياسات الدقيقة والأداء المتسق.
3. المعدات الطبية: تجد الأدلة الخطية تطبيقًا كمكونات نقل في المعدات الطبية مثل الروبوتات الطبية وطاولات العمليات.وتتمثل مهمتها في تزويد المعدات بمرونة وموثوقية عالية، مما يضمن حركات سلسة ودقيقة أثناء الإجراءات الطبية.
4. المعدات الآلية: يتم استخدام الأدلة الخطية كمكونات نقل في المعدات الآلية، بما في ذلك خطوط الإنتاج الآلية وخطوط التعبئة والتغليف.فهي تساهم في تحقيق الكفاءة العالية والدقة والموثوقية للمعدات، مما يتيح الحركة السلسة والدقيقة للمكونات في العمليات الآلية.
نحن نقدم دعمًا فنيًا شاملاً وخدمة لمنتجنا Ball Linear Guideway.فريق الدعم الفني لدينا متاح للإجابة على أية أسئلة أو استفسارات قد تكون لديكم.نحن جاهزون لتقديم معلومات المنتج وتعليمات التثبيت ونصائح استكشاف الأخطاء وإصلاحها والمساعدة في الصيانة.كما نقدم أيضًا ضمانات للمنتج للتأكد من أن منتجك يتمتع بأعلى مستويات الجودة والأداء.
بالإضافة إلى ذلك، فريق خدمة العملاء لدينا متاح لمساعدتك في أي استفسارات أو مشكلات قد تكون لديك مع منتجك.نحن ملتزمون بتقديم خدمة عملاء ممتازة ورضاهم.فريق خدمة العملاء لدينا متاح لمساعدتك في الرد على أي أسئلة أو مخاوف قد تكون لديك فيما يتعلق بمنتج Ball Linear Guideway الخاص بك.
