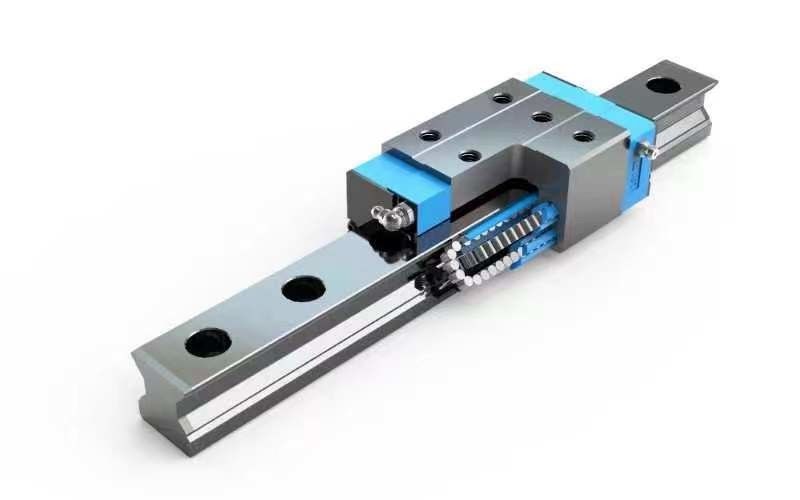

تم تحسين الشرائح الخطية ذات الاتصال القوسي ذات الأربعة صفوف، والمعروفة أيضًا باسم قضبان الشرائح الخطية، لتوفير حل أقوى وأكثر صلابة من قضبان الشرائح الأخرى.مع ميزات مثل المحاذاة الذاتية والقدرة على استيعاب أخطاء التجميع، تم تصميم هذه الشرائح الخطية لتلبية متطلبات الدقة العالية المتوقعة في المنتجات الصناعية الحديثة.
يعد تطوير الشرائح الخطية ذات التحميل الفائق ذات الأربعة صفوف خطوة ضرورية في التطوير المستقبلي للمنتجات الصناعية: السرعة العالية، والتحميل العالي، والصلابة العالية، والدقة العالية.
بفضل تقنيات الإنتاج الحديثة والهندسة المتقدمة، أصبحت الشرائح الخطية الآن قادرة على الأداء بمستويات لم يسمع بها من قبل.
إن مجموعة DF (45°-45°) من الأخدود الدائري لهذه الشريحة الخطية تمنحها قدرة محاذاة ذاتية تلقائية، لذلك حتى إذا انحرف سطح التثبيت قليلاً أثناء التثبيت، فإن التشوه المرن للكرة الفولاذية ونقل يمكن لنقطة الاتصال أن تجعل شريط التمرير يمتصها.يتم إنتاج الحركة السلسة ذات الدقة العالية والثبات التي تتبعها كتأثير.نظرًا لأن حجم الشريحة يتم الاحتفاظ به ضمن مستوى معين بسبب التحكم الصارم في الدقة، فهو يتميز بتصميم التجنيب لتجنب سقوط الكرات الفولاذية.وهذا يجعل بعض السلاسل قابلة للتبديل، مما يسمح للعملاء بطلب القسائم حسب حاجتهم.علاوة على ذلك، يمكن تخزين القضبان أو المنزلقات بشكل منفصل لتقليل مساحة التخزين.
يضمن الأخدود الدائري المكون من أربعة صفوف بزوايا اتصال تبلغ 45 درجة، إلى جانب الصفوف الأربعة من الكرات الفولاذية، وصول الكرات الفولاذية إلى هيكل الاتصال المثالي ذي النقطتين.يتيح ذلك للشريحة الخطية التعامل مع الحمل من اتجاهات مختلفة، ويمكن تطبيق التحميل المسبق إذا لزم الأمر لزيادة صلابتها.
| منتج | تحديد |
|---|---|
| طول المسار | 100 ملم --- 4000 ملم |
| مستوى الدقة | C/H/P/SP/UP |
| وظيفة | المحاذاة الذاتية التلقائية |
| يكتب | نوع المنزلق/نوع الشفة/الرباعي |
| حجم تجويف | 15/20/25/30/35/45/55/65 ملم |
| نوع التحميل | الحمل الثقيل/الحمل الزائد |
| زيت التشحيم | اللزوجة حوالي 30 ~ 150cSt |
| درجة حرارة التشغيل | 0 درجة مئوية - 80 درجة مئوية |
| درجة حرارة العمل | درجة حرارة الغرفة |
| دقة | دليل الأسطوانة |
يعد Guiderail من معدات المعالجة المهمة لإنتاج المنتجات الصناعية المختلفة.مع التطور السريع لصناعة البلاستيك، أصبحت تطبيقاتها منتشرة بشكل متزايد ومتعددة الصناعات.
على سبيل المثال، يمكن استخدامه في معدات الرش، وأدوات الآلات CNC، ومراكز التصنيع، والإلكترونيات، وآلات التشغيل الآلي، وآلات النسيج، والسيارات، والمعدات الطبية، وآلات الطباعة، وآلات التعبئة والتغليف، وآلات النجارة وفتح القالب.وهي تدعم مجموعة واسعة من الصناعات، بما في ذلك المعدات والتصنيع التي تعتبر ضرورية للحياة الحديثة.
توفر الحزوز الدليلية الخطية احتكاكًا منخفضًا وحركة تدحرج، وهي مناسبة لمجموعة متنوعة من التطبيقات.فريق الدعم الفني لدينا موجود لمساعدتك في العثور على الحل الأفضل لاحتياجاتك.
نحن نقدم مجموعة متنوعة من الخدمات، بما في ذلك:
إذا كان لديك أي أسئلة أو كنت بحاجة إلى المساعدة، فلا تتردد في الاتصال بنا.
