مكان المنشأ:
جيانغسو ، الصين
اسم العلامة التجارية:
JUFAN,TAIWAN
رقم الموديل:
OS4
اتصل بنا
فيديو
فيديو
فيديو

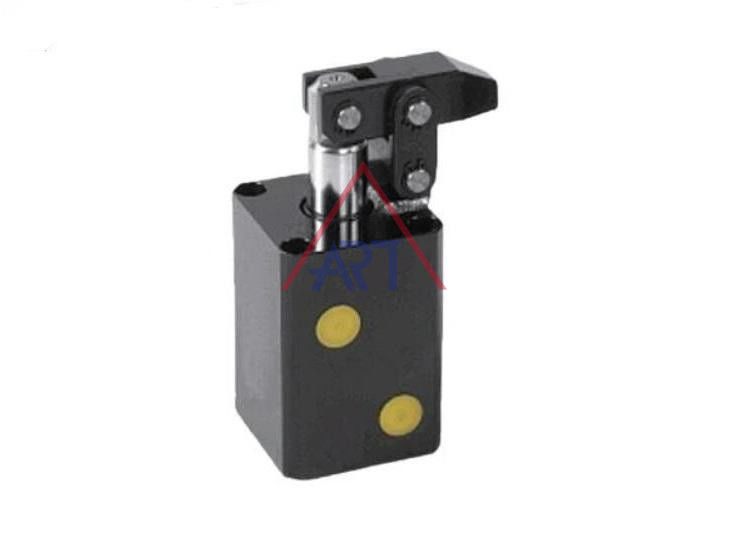

يعتمد هذا المنتج على نظرية الرافعة وهو مصمم لتثبيت الأشياء عند دفع المكبس لأعلى.
تصميم عالي الجودة لمؤيد ذراع المشبك يمنع اهتزاز الداعم.
الهيكل الفولاذي لنظام OS4 متين للغاية، لأنه مصنوع من الفولاذ الكربوني.بالإضافة إلى ذلك، تم تركيب أجزاء الآلية الرئيسية خارج جسم الأسطوانة لتسهيل عملية الصيانة.
الفولاذ الكربوني المستخدم في كتلة الأسطوانة وآلية التثبيت قوي للغاية ومتين.وبالتالي، المنتج مثالي للبناء الميكانيكي.
يشتمل ظرف أسطوانة الزيت الدوارة الهيدروليكية ذات نصف عمود على قرص توصيل مغزل متصل بالمغزل، ويتم تثبيت وجه واحد من جسم ظرف الظرف على قرص توصيل المغزل، ويتم تجهيز الوجه الآخر لجسم ظرف الظرف بأخدود حلقي في يتم تثبيت المحيط الأوسط والخارجي بشكل موحد بمقعد أسطوانة الزيت.
يتم تثبيت الجزء السفلي من أسطوانة الزيت الزاوية في مقعد أسطوانة الزيت، ويتم تجهيز الجزء العلوي بلوحة ضغط أسطوانة الزيت من خلال الجوز.
يتم تثبيت أحد وجهي مقعد قالب الأسنان على الأخدود الدائري من خلال إغلاق الوجه الطرفي، ويتم تجهيز الوجه الطرفي الآخر بقالب أسنان.قالب الأسنان مجهز بأخدود أسنان دائري يتوافق مع ترس نصف العمود المراد تثبيته.
يتم تثبيت ترس نصف العمود على قالب السن ويتم ضغطه وتثبيته بواسطة لوحة ضغط أسطوانة الزيت المحيطة.
من خلال الهيكل أعلاه، يحل نموذج المنفعة المشاكل التقنية المتمثلة في صعوبة ربط تروس نصف العمود وسهولة الإزاحة أثناء المعالجة في التكنولوجيا الحالية.
إنه يوفر ظرف أسطوانة الزيت الهيدروليكي الدوار لترس نصف العمود الذي يتم تثبيته بإحكام، وقابل للتعديل في الضغط، وسهل الصيانة.
تتحمل القطر:32 مم، 40 مم، 50 مم
التمثيل:التمثيل المزدوج
اتجاه دوار:اعلى واسفل
السكتة الدماغية المشبك:25 ملم، 30 ملم، 35 ملم
سائل:معدن الزيت
الأعلى.ضغط العمل:40 كجم ثقلي/ج㎡، 140 كجم ثقلي/ج㎡
|
و=fxL1/L2 F: قوة المشبك (كجم) و: الإخراج (كجم) L1: المسافة بين نقطة القيادة ونقطة الدفع L2: المسافة بين النقطة التجريبية ونقطة المشبك |
يتضمن الدعم الفني والخدمات التي نقدمها لمنتج Rotary Clamp Cylinder ما يلي:
