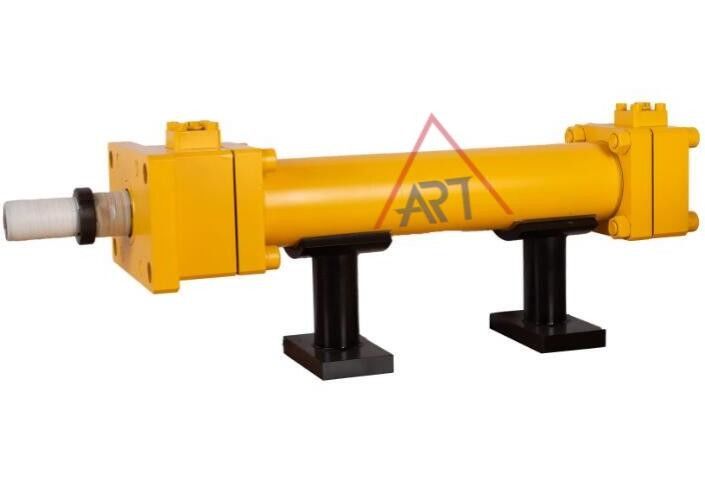

أسطوانة هيدروليكية ذات أربعة قضبان ذات تصميم متعدد الاستخدامات وأعلى ضغط عمل 160 كجم / سم²

ميزة
1).التوافق مع مواصفات ISO-6020/2.
2).أعلى ضغط تشغيل هو 160 كجم/سم²
3).تصميم بأربعة قضبان، متعدد الاستخدامات.سهولة الصيانة والتحكم الصارم في دقة التصنيع والاحتكاك المنخفض والعمر الطويل.
4).الأبعاد الخارجية متوافقة مع منتجات HMI الخاصة بشركة Parker في الولايات المتحدة الأمريكية.
5).مجموعة متنوعة من أنواع التثبيت ليختارها العملاء.
6).يمكن استخدامها في المعدات الهندسية، مثل الصلب والمعادن والسفن وغيرها من الآلات.
7).متوافق مع اسطوانات الزيت في باكر.

تثبيت

رمز	اسم	رسم	رمز	اسم	رسم
SD	أساسي		ح	مرتكز الدوران المتوسط
اتحاد كرة القدم	شفة قضيب		تا	مرتكز الرأس
فيسبوك	شفة الرأس		كاليفورنيا	كليفس
لوس أنجلوس	قدم		سي بي	شق مزدوج
رطل	زوايا النهاية

ضبط واختبار الاسطوانة الهيدروليكية

أولاً: تقليل ضغط العمل داخل الاسطوانة إلى حوالي (0.5-1) ميجا باسكال.ثم، اجعل قضيب المكبس يقوم بحركة ترددية وافتح سدادة العادم للعادم.

طريقة الفتح هي كما يلي:

عندما يصل المكبس إلى نهاية شوطه، افتح سدادة العادم في اللحظة التي يرتفع فيها الضغط، وأغلقها على الفور قبل بدء العودة.أثناء عملية العادم، يمكنك سماع صوت هسهسة، يتبعه تفريغ زيت رغوي أبيض اللون وعكر.عندما يتم تفريغ الهواء بالكامل، سيكون الزيت الذي تم رشه صافياً.يمكن الحكم على اكتمال العادم بالعين المجردة.

إذا كانت الأسطوانة الهيدروليكية مجهزة بجهاز تخزين مؤقت قابل للتعديل، وكان المكبس في حالة حركة، فاضبط صمام الخانق أولاً على موضع بمعدل تدفق أقل، ثم اضبط حجم منفذ الخانق تدريجيًا حتى يتم استيفاء المتطلبات.

بالإضافة إلى تنفيذ مهام الضبط المذكورة أعلاه، من الضروري التحقق من تسرب الزيت في مكونات الختم المختلفة وما إذا كانت مسامير الأجزاء المتصلة مفكوكة، وذلك لمنع وقوع الحوادث.

بناءً على استخدام الأسطوانة الهيدروليكية، قم بجدولة أوقات الفحص المنتظمة والاحتفاظ بسجلات الفحص.

1. تعديل جهاز العادم:

2. تعديل جهاز التخزين المؤقت:

3. فحص الأجزاء المختلفة للأسطوانة الهيدروليكية:

4. التفتيش المنتظم:

خطوات المحاذاة:

1. أدر صامولة القفل باتجاه عكس اتجاه عقارب الساعة باستخدام 1/4 دائرة بواسطة مفتاح الربط.

2. باستخدام عرافة.مفتاح ربط لضبط برغي المحاذاة B:

1) في اتجاه عقارب الساعة، سيتم إبطاء سرعة القضيب

2) عكس اتجاه عقارب الساعة، سوف ترتفع سرعة القضيب.

3. بعد المحاذاة، استخدم عرافة.قم بإصلاح برغي المحاذاة B، ثم أحكم ربط صامولة الوسادة C لمنع حدوث ذلك

التسرب من ختم الوسادة د

4. أحكم ربط صامولة القفل أ

أوضاع المنفذ والوسادة

نوع SD	نوع لا
قياسي= أ: منفذ الإدخال ب: موضع الوسادة د: فحص موضع الصمام

على سبيل المثال: نموذج الطلب للمنصب HCA70-LA-C-100X200-BBA

منفذ الإدخال = الموضع B

وسادة = موقف

طول الوسادة

	تتحمل (مم)	ل	ل
	32-63	20	10
	80-160	25	15
	180-224	30	27
	250	35	32

• إذا كانت حركة الأسطوانة مع التحميل أعلى من 500 ملم/ثانية،
• إذا كانت سرعة الحركة أعلى من 750 مم/ثانية، فيجب استخدام صمامات تقليل السرعة الخارجية

تطبيقليس فقط لأدوات الإنتاج الميكانيكية ومعدات معالجة المعادن، ولكن أيضًا يمكن استخدامها على نطاق واسع في مشغلات الفولاذ، والتحكم في محطات الطاقة النووية، ومصاعد الركاب، وما إلى ذلك.


تحديد المواد المطلوبة أثناء الطلب

(1) ن: نبر

(2) الخامس: F 200 درجة مئوية

مصنع:


التعليمات
Q1: هل أنت منتج أو شركة تجارية؟
لدينا مصنعنا الخاص، حتى نتمكن من تقديم أفضل الأسعار، فضلا عن الخدمة الأولى.


Q2: هل تقبل التخصيص أو المنتجات غير القياسية؟
نعم، يمكننا تخصيص المنتجات حسب طلب العملاء.


Q3: ما هو موك الخاص بك؟
موك يعتمد على احتياجات عملائنا.الى جانب ذلك، نحن نرحب بأمر المحاكمة قبل الإنتاج الضخم.


Q4: كم من الوقت هو وقت التسليم الخاص بك ؟
عادة، وقت التسليم هو 7 أيام إذا كان لدينا مخزون.إذا لم يكن لدينا مخزون، فإنه يحتاج إلى 15-30 يوم عمل.ويعتمد ذلك أيضًا على كمية المنتجات ومتطلباتها.


س 5: ما هي شروط الدفع الخاصة بك؟
تي/تي.إذا كان لديك أي أسئلة، فلا تتردد في الاتصال بنا.
